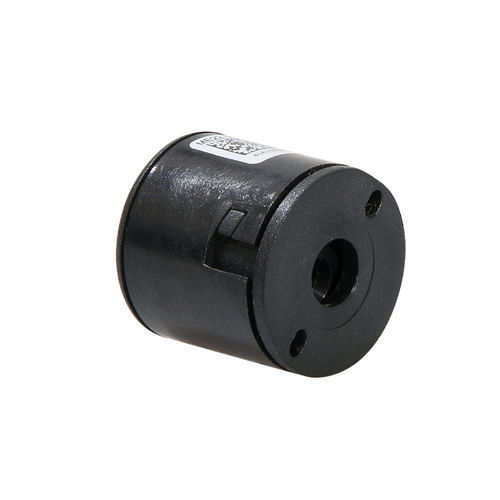

Encoder angular incremental MEM 22 IE

magnético

O MEM 22 é um codificador magnético incrémental. É um codificador de veio oco fiável e de baixo custo que pode ser fixado rápida e facilmente em veios de motor de diferentes tamanhos. O codificador foi desenvolvido para motores sem escovas, aplicações de feedback do motor e controlo da velocidade de rotação controlo da velocidade de rotação. O MEM 22 é um sistema em tempo real para aplicações de alta velocidade e ambientes e ambientes agressivos. O codificador fornece duas saídas de onda quadrada em quadratura (90 graus de fase deslocada) para informação de contagem e de direção e um canal de índice (uma pulsação por revolução). A resolução do codificador é determinada pelo número de contagens por revolução (CPR). Opcionalmente, o codificador está também disponível com sinais de comutação UVW (1 -16 pares de pólos). A fonte de alimentação pode ser selecionada numa vasta gama de tensões (5V a 30V). A fonte de alimentação e os sinais são fornecidos por um conetor Molex de 6 ou 8 pinos. Caraterísticas canais de saída: - 2 - (quadratura) - + - 1 - canal de índice opcionalmente: - UVW - comutação - signais tipo de saída: Compatível com TTL ou HTL resolução: até 1024 CPR (counts per révolution) opcionalmente: até 16 pares de pólos fonte de alimentação: 5-30 VDC montagem rápida e fácil diâmetro máximo do eixo: 8,0 mm em conformidade com a diretiva da UE 2011/65/EG (RoHS)
