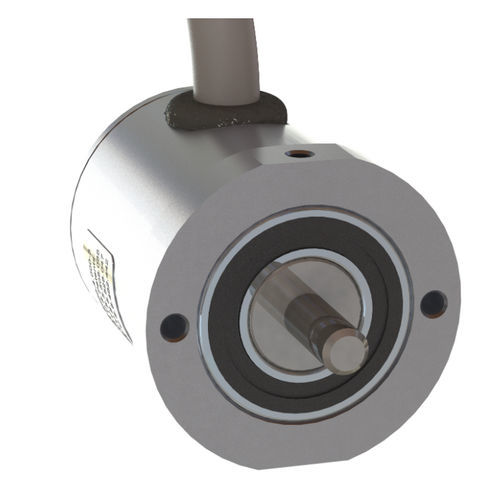

Encoder angular incremental MEHR 25 K

ópticoLine DriverIP65

O MEHR25 é um codificador ótico de alta resolução. Está disponível como codificador de veio ou de veio oco para diferentes tamanhos de veios de motor. O codificador fornece dois sinais de saída de onda quadrada diferencial (em quadratura 90 graus de fase) para informações de contagem e de direção e um canal de índice (uma pulsação por revolução). A resolução do codificador é determinada pelo número de contagens por revolução (CPR). A alimentação eléctrica e os sinais são fornecidos por um cabo blindado de 4x2x0,14mm2 com extremidades estanhadas. Caraterísticas tamanho pequeno: 28,0 mm de diâmetro x 31,8 mm de comprimento montagem rápida e fácil saída de driver de linha diferencial de três canais canal A+, A-, B+, B-, l+, I- fonte de alimentação: 5 VDC tipo de saída: Compatível com TTL r Máx. capacidade de acionamento de saída de 50 mA resolução até 12.000 CPR " Diâmetro máximo do eixo: 6,0 mm em conformidade com a diretiva da UE 2011/65/UE (RoHS) classe de proteção IP65
