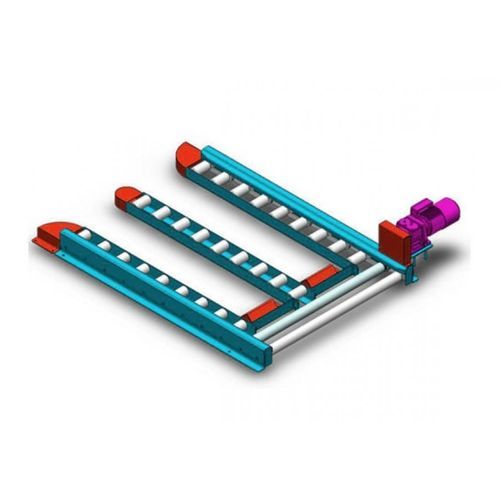

Transportador de rolos

de correntehorizontalelétrico

Rolo: 60 rolos galvanizados de dupla roda dentada de um lado, tubo soldado laminado de precisão. A roda dentada dupla de um lado é 08b-14t, e os rolamentos em ambas as extremidades do rolo são rolamentos rígidos de esferas sem manutenção. Corpo: a estrutura é feita de aço formado a frio. A estrutura é fixada ao solo por parafusos de expansão. Carril de guia: é feito de aço formado a frio de 4 mm e é aparafusado à estrutura. Corrente de acionamento: de acordo com a norma GB1243 (corrente de rolos de precisão 08b-1). Dispositivo de acionamento: o motor de desaceleração é montado no suporte lateral da estrutura. Inclui um motor de base com uma roda dentada de acionamento. A corrente está ligada à roda dentada do motor e a duas rodas dentadas de rolos adjacentes, e depois a roda dentada de rolos está ligada a outros rolos de acionamento sucessivamente através da corrente de anel fechado. Tampa de proteção: a parte de acionamento da corrente de rolos e a parte de acionamento da corrente do motor têm uma tampa de proteção fechada. Dispositivo acessório: suporte fotoelétrico. Revestimento da superfície: escova de arame de aço e lixa são utilizadas para remover a ferrugem das partes da estrutura, das pernas de suporte e da placa de montagem do suporte fotoelétrico, e lavagem com ácido para remover a gordura. Após a fosfatação, a superfície é pulverizada com pó epóxi e cozida. Espessura da resina entre 60 m-90 m de fixadores. - Rolo de corrente dupla (08 b - 14 z) Φ 60 x 2 mm - Guia de placa dupla face - Estrutura em aço 125×70×5mm - Espaçamento do tambor 152,4 mm - Motor de montagem lateral da série R Comprimento（mm） 750 ≤ L ≤ 3000 Altura (mm) H(min)≥80 Largura interior B (mm) 620 ≤ B ≤ 1620 Potência do motor P (kw) 0.37～0.75 Carga da máquina (kg) Máximo ≤1500Kg
