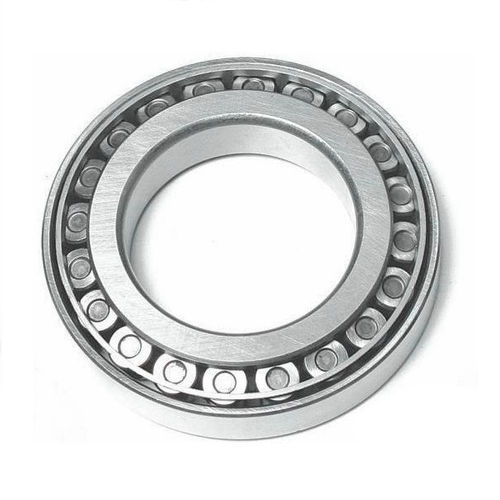

Rolamento de rolos cônicos M series

radialaxialem aço

Número de peça M201047 - M201011, Rolamentos de Rolos Cónicos - TS (Cónico Único) Imperial Especificações Série : M201000 Cone Part Number : M201047 Número de peça da chávena : M201011 Unidades de desenho : Imperial Peso do rolamento : 0,4 Kg 0.9 lb Tipo de gaiola : Aço estampado Dimensões d - Furo 39.688 mm 1.5625 em D - Diâmetro Externo da Taça : 73.025 mm 2.8750 em B - Largura do cone 22.098 mm 0.8700 em C - Largura da chávena 21.336 mm 0.8400 em T - Largura de rolamento 25.654 mm 1.0100 em Dimensões do Pilar e do Filete R - Retrocesso Cone "To Clear" Radius1 : 0.760 mm 0.03 em r - Rádio "To Clear" da face traseira da chávena2 2.29 mm 0.090 em da - Cone Diâmetro do verso da frente : 48.01 mm 1.89 em db - Diâmetro do verso do cone de apoio 45.47 mm 1.79 em Da - Diâmetro do verso frontal da copa 69.10 mm 2.74 em Db - Diâmetro do verso da copa 64.01 mm 2.52 em Ab - Cage-Cone Frontface Clearance : 2.8 mm 0.11 em Aa - Cage-Cone Backface Clearance 0 mm 0 em a - Localização do Centro Eficaz3 -5,8 mm -0,23 em Classificações básicas de carga C90 - Classificação Radial Dinâmica (90 milhões de rotações)4 4280 lbf 19000 N C1 - Classificação Radial Dinâmica (1 milhão de rotações)5 16500 lbf 73400 N C0 - Classificação Radial Estática 20000 lbf 89100 N Ca90 - Dynamic Thrust Rating (90 milhões de rotações)6 2440 lbf 10800 N Factores K - Factor7 : 1,76 e - Factor ISO8 : 0.33 Y - Factor ISO9 : 1,8 G1 - Factor de Geração de Calor (Roller-Raceway) : 27,5 G2 - Factor de Geração de Calor (Extremidade Rib-Roller) : 15 Cg - Factor Geometria : 0.0736 Os rolamentos de rolos cónicos são rolamentos de elementos rolantes que podem suportar forças axiais (ou seja, são bons rolamentos de impulso), bem como forças radiais.
