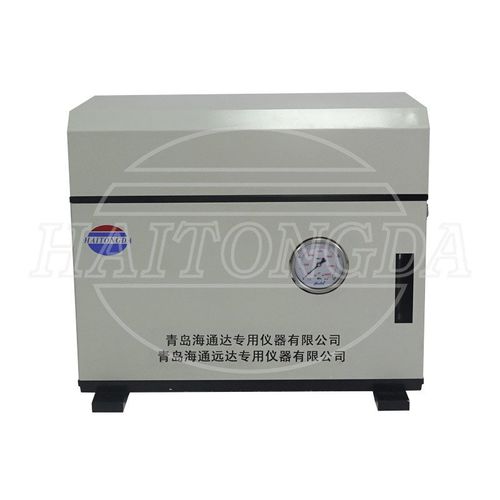

Consistômetro HTD7716

O consistómetro HTHP é concebido em estrita conformidade com os requisitos da especificação API 10, é um instrumento especial para medir o tempo de consistência da pasta de cimento. A lâmina de agitação na célula do consistómetro HTHP é montada com o copo de lama e depois colocada na célula de pressão. A pressão máxima de trabalho é 112Mpa (16240psi) e a temperatura máxima é 175 C (347 F). O sistema de pressão é mantido através do controlo da válvula de alívio de pressão e da bomba hidráulica pneumática. O sistema hidráulico é constituído por um reservatório de óleo, um sistema de tubagem, uma válvula e um elemento filtrante. Utiliza um aquecedor tubular incorporado de 3000w para aquecer o corpo da célula. O controlador de temperatura programável controla automaticamente a taxa de aumento da temperatura (ou seja, o gradiente de temperatura). Quando a temperatura da lama atinge os dados esperados, o controlador mantém a temperatura definida. O copo de lama é acionado para rodar por um eixo rotativo instalado no corpo da célula, que é transmitido pelo dispositivo de acionamento magnético a uma velocidade constante de 150±15rpm através da estrutura. São utilizados ímanes permanentes de terras raras para garantir um binário elevado e um campo magnético longo. A viscosidade (ou seja, a consistência) da pasta de cimento é obtida pelo potenciómetro instalado na célula de pressão. O potenciómetro é instalado com uma mola de binário padrão no interior para evitar a força de rotação no agitador, que é proporcional à consistência da pasta de cimento. Os dados de consistência são apresentados diretamente na tabela de consistência.
