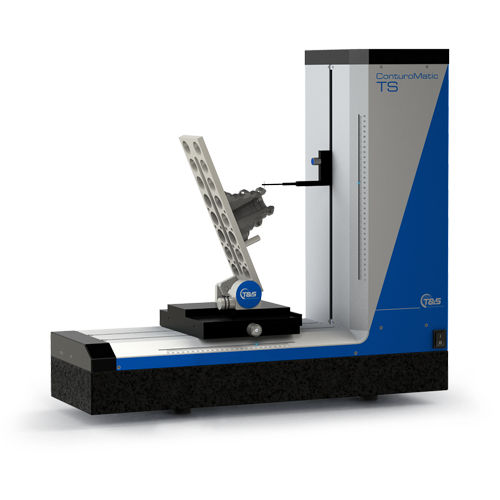

Máquina de medição de contorno TS

de geometriapara roscahorizontal

A posição geometricamente única e horizontal do braço da sonda permite o teste de contornos e em furos de diâmetro inferior a 2 mm, até mais de 300 mm. A quebra da ponta da sonda é minimizada através da restrição de segurança integrada do movimento do eixo Z. A possibilidade de teste de rugosidade, fornecida pelo ajuste integrado da força de medição, pode ser usada em combinação com o teste de contorno. Por conseguinte, em muitos casos, é desnecessária uma nova medição. Os resultados de contorno e rugosidade podem ser determinados praticamente em um único trânsito. Outras tarefas que podem ser realizadas através da ConturoMatic TS incluem o teste de furos, distâncias de contornos interiores e exteriores, roscas, ângulo de conicidade, paralelismo, erros formais, medição de superfícies ininterruptas, sem perder a referência absoluta, etc. Base mecânica robusta Grande faixa de medição 250 x 320 mm (TS), 280 x 350 mm (TS-X) Elementos guia em granito. A base para a maior precisão de guia Mesa Y-variável integrada e motorizada para pesquisa automática Zenit (opcional) Eixos de medição controlados por motor Controlo de velocidade permanente e dinâmico. Isto leva a uma distância de ponto de dados constante, independentemente da inclinação do perfil Sistemas de medição incremental sem contato. Os nossos medidores comportam-se como aço, de uma perspectiva térmica. Compensação de temperatura ou controle climático demorado é, portanto, muitas vezes desnecessário Eletrônica de controle integrada Aquisição e controle de dados através de interfaces padrão, garantindo a garantia de futuro e independência da mudança de hardware do computador Nenhum movimento significativo do raio do elemento da sonda Posição horizontal do dispositivo sensor, que é sempre inequívoca.
