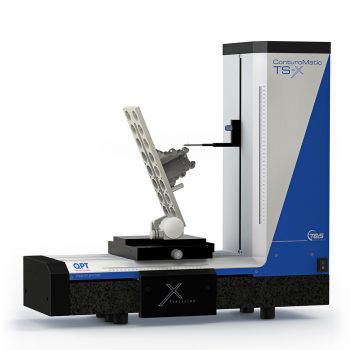

Máquina de medição de contorno TS-X

de rugosidadeautomáticade alta precisão

O nosso conceito comprovado: A criação de "medidas de contorno e de rugosidade do mais alto nível" é a motivação constante por trás do desenvolvimento de nossos sistemas. Sob o lema: "Melhor" é inimigo do "Bom", revimos mais uma vez com um olhar crítico todos os elementos da ConturoMatic TS que são cruciais para a precisão do sistema. O meticuloso ajuste fino das guias, dos mancais lubrificados a ar aerostático, da rápida transferência de dados, do controle de eixos de alta velocidade, da montagem otimizada do braço da sonda, dos acionamentos desenvolvidos novamente, bem como dos sistemas de medição incremental da mais alta qualidade, são os resultados de um processo abrangente de desenvolvimento posterior. No final do qual está a mais recente conquista: A ConturoMatic TS-X - a nossa estação de medição mais potente. Rolamentos especiais lubrificados a ar sem atrito e aerostáticos nos eixos X e Z Faixa de medição ampliada X/Z (280 x 350 mm) Montagem em braço de sonda cerâmica híbrida Apalpação estática e registo de dados de medição na direcção X Módulo para teste de rugosidade dentro do escopo padrão de fornecimento Capacidade de carga da mesa 25 kg (opcionalmente até 50 kg). Mesa Y ajustável manualmente e por motor Sistemas de medição incrementais sem contato baseados em aço. Resolução do sistema de medição 1 Nm Relação preço/desempenho superior Limite de erro: ± (0,85 + L/100) μm [L = faixa de medição em mm] (sem alteração do sentido da sonda) Possibilidade de medição combinada de contorno e desbaste em toda a faixa de medição Base de software da ConturoMatic: W10/64Bit, opcionalmente W7/64Bit
