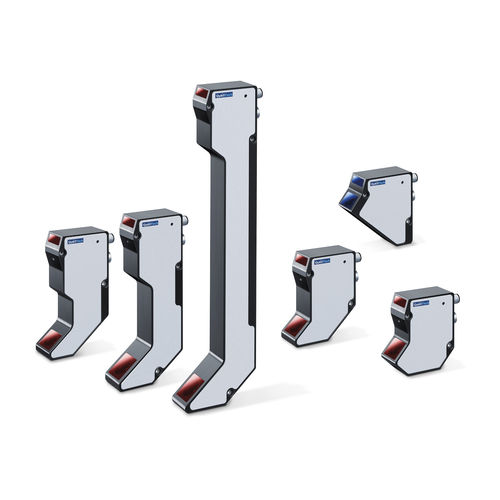

Scanner 2-3 eixos Q4 series

para inspeção de soldapara medição dimensionalpara OEM

Princípio: Triangulação de linhas laser Os scanners a laser QuellTech utilizam o princípio da triangulação para detectar o perfil bidimensional das superfícies. Através de componentes ópticos particulares, um feixe laser em forma de ponto é expandido para uma linha e projetado para o objeto de interesse. A luz difusa da linha laser refletida é capturada por uma objetiva num determinado ângulo e depois direcionada para um chip receptor bidimensional. Com base nas distâncias e ângulos conhecidos, é calculado um valor de altura calibrado com precisão (z) para cada pixel no nível x (linha laser), resultando num perfil preciso no plano x-z da amostra. Se o scanner é guiado sobre a amostra (eixo y), uma série de perfis é criada formando uma nuvem de pontos tridimensional no espaço. Esta nuvem de pontos pode ser submetida por controle dimensional realizado pelo software. Q4 Laser Scanner, Design Compacto com Fatores de Forma Baixa também para Superfícies Complexas Os scanners a laser QuellTech satisfazem perfeitamente todos os requisitos para uma ampla gama de aplicações de medição, permitindo uma integração flexível mesmo em ambientes difíceis. Um benefício particular, em comparação com outros produtos scanners a laser, é sua alta estabilidade contra a interação com a luz estranha. - Faixa de medição X-Measuring de 4,5 a 650 mm - Alcance de medição Z (Altura) de 5,9 a 1000 mm - Comprimento de onda laser azul 405/450 nm, vermelho 658 nm Diferentes classes de potência óptica estão disponíveis de 1 a 1400 mW. Para uma ótima adaptação às superfícies a serem examinadas, a classe de potência e o comprimento de onda podem ser selecionados. Q4 Laser Scanner, Outras Propriedades - Resolução até 0,8 µm (resolução numérica)
