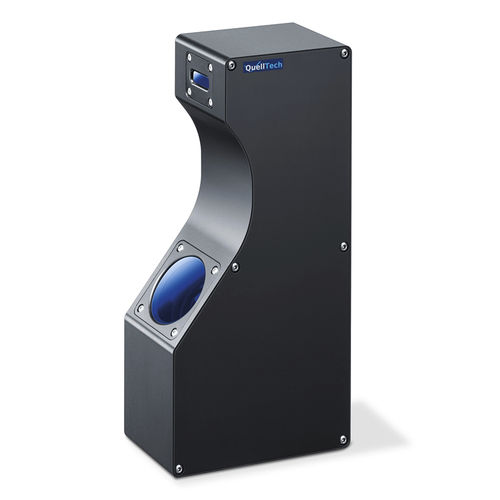

Scanner por triangulação a laser Q6 series

2-3 eixospara medição dimensionalde medição de forma

Os scanners laser QuellTech utilizam o princípio da triangulação para detectar o perfil bidimensional das superfícies. Através de componentes ópticos, um feixe laser em forma de ponto é expandido para uma linha e projectado para o objecto de interesse. A luz difusa da linha laser reflectida é captada por uma objectiva num determinado ângulo e depois direccionada para um chip receptor bidimensional. Com base em distâncias e ângulos conhecidos, é calculado um valor preciso de altura calibrada (z) para cada pixel no nível x (linha laser), resultando num perfil preciso no plano x-z da amostra. Se o scanner for guiado sobre a amostra (eixo y), é criada uma série de perfis que formam uma nuvem de pontos tridimensional no espaço. Esta nuvem de pontos pode ser sujeita a um controlo dimensional efectuado pelo software. Scanner laser Q6, uma série de alta resistência para as tarefas de medição mais exigentes O scanner laser QuellTech Q6 é ideal para aplicações industriais que exigem a máxima precisão e estabilidade do processo a uma velocidade de deslocação elevada: Alta resolução e velocidade de perfil de 20.000 perfis/s e até 82 milhões de pontos/s - Gama de medição X de 45 a 1000 mm - Gama de medição Z (altura) de 15 a 800 mm - Comprimento de onda do laser azul 405nm ou 450 nm, vermelho 650 nm A série Q6 também é adequada para ligar vários scanners em paralelo no modo mestre/escravo. Estão disponíveis diferentes potências ópticas de 1 mW a 160 mW. Estas diferentes classes de potência e comprimentos de onda podem ser adaptadas de forma óptima à superfície de um objecto de medição. Scanner laser Q6 - Outras características - Resolução até 0,24 µm (resolução numérica) - Algoritmos especiais para materiais muito brilhantes
