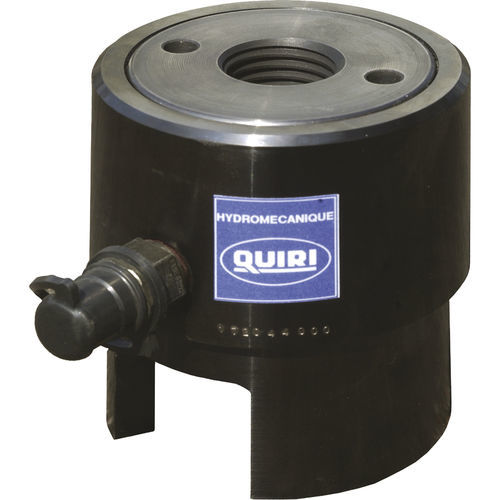

Cilindro hidráulico STC

de parafusode pistãode simples ação com retorno por gravidade

- Simples ação, retorno de carga - Haste do pistão cromada - Marca visual vermelha de fim de curso Um cilindro de tensão de parafuso equipado com um suporte roscado interno está ligado a um parafuso. Ao aplicar pressão hidráulica com uma bomba, o parafuso é puxado na direção axial. A porca pode então ser simplesmente apertada à mão através da abertura na saia. Quando a pressão hidráulica é libertada, é atingida a tensão correta do parafuso. Para utilizar um cilindro de tensão dos parafusos com toda a segurança, deve verificar - Que a rosca da braçadeira é a mesma que a rosca do parafuso. - Antes da montagem, se a porca está completamente aparafusada. - Que existe espaço suficiente à volta do parafuso para acomodar o cilindro de tensão do parafuso QUIRI. Se o espaço for insuficiente para a unidade standard, contacte o nosso departamento técnico para obter uma solução. - Que a rosca do parafuso é suficientemente longa para permitir o correto encaixe da inserção da cinta. (O comprimento da rosca acima da porca deve ser pelo menos equivalente ao diâmetro do parafuso, ou seja, comprimento da rosca do parafuso M24 24 mm). - Colocar a saia e o cilindro no parafuso para tensionar. - Aparafusar a braçadeira no parafuso. - Ligue a bomba ao cilindro. - Feche a válvula de libertação da bomba. - Bombear até à pressão necessária. - Rodar a porca com uma barra. - Libertar a pressão. - Quando o parafuso estiver tensionado, desapertar a braçadeira, colocar o cilindro no parafuso seguinte e efetuar as mesmas operações.
