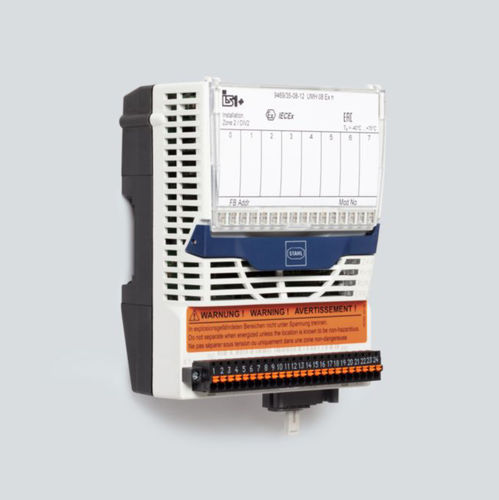

Módulo E/S remoto 9469/35-08-12

digitalanalógicoHART

8 canais podem ser utilizados como entradas ou saídas analógicas, e 4 destes canais podem ser utilizados como entradas ou saídas binárias Entradas/saídas Ex ec com monitorização de falhas na linha, LEDs de indicação de falhas e de estado para cada canal e entrada de paragem SIL2 O módulo na Zona 2 e Classe I, Div. 2 pode ser substituído durante o funcionamento (hot swap) Descrição funcional - O módulo universal HART 9469/35 para a Zona 2 e Classe I, Div. 2 tem 8 canais que são adequados para operar separadamente transmissores HART de 2/3-/4 fios, válvulas de controlo/posicionadores e operar interruptores de proximidade de 3 fios e pode ser utilizado um sinal de saída binário de 24 V / 0,5 A. A comunicação HART é bidireccional. Todas as entradas/saídas são à prova de curto-circuito, isoladas galvanicamente do sistema e monitorizadas individualmente para verificar se existem falhas na linha. PROTECÇÃO CONTRA EXPLOSÃO Área de aplicação (zonas) - 2 Zona de interface Ex - 2 Certificado de gás IECEX - IECEx DEK 17.0044X Protecção contra explosão de gás IECEx - Ex ec ic [ia Ga] IIC T4 Gc Certificado de gás ATEX - DEKRA 17 ATEX 0099 X Protecção contra explosão de gás ATEX - II 3 (1) G Ex ec ic [ia Ga] IIC T4 Gc Certificado FMus - FM17US0332X certificado cFM - FM16CA0134X Marcação cFMus - NI, Classe I, Div. 2, Grupos A,B,C,D; Classe I, Zona 2, AEx/Ex ec ic IIC T4 Gc Classe I, Div. 2, Grupos A,B,C,D; Ta = -40°C ... +75°C Ver Doc. 9496 6 031 001 1 Certificados - ATEX (DEK), Canadá (FM), IECEx (DEK), Coreia (KTL), SIL (exida), EUA (FM) Aprovação de navios - ABS, BVIS, EU RO MR (DNV), KR, LR Notas - Certificado CCC, UKCA disponível a partir de 2022 Instalação - Zona 2 e na área de segurança (circuitos de campo não intrinsecamente seguros) Mais informações - ver instruções de funcionamento e certificado
