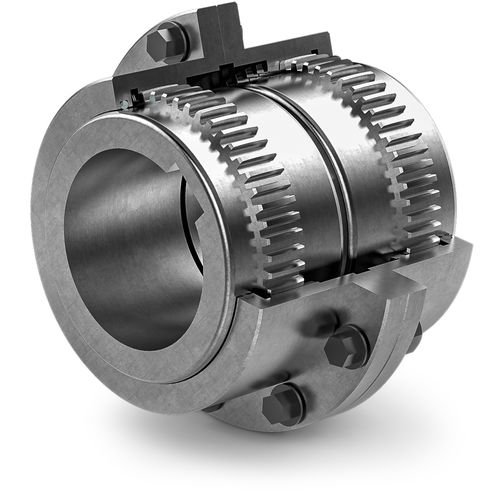

Acoplamento flexível BZ1 seriesde engrenagempara eixocompacto
Guardar nos favoritos
Comparar
Características
- Tipo
- flexível, de engrenagem
- Aplicações previstas
- para eixo
- Estrutura
- compacto
- Fixação
- flangeado, com parafuso de fixação
- Torque
MÁX: 480.000 Nm
(354.029,8317 ft.lb)MÍN: 1.900 Nm
(1.401,3681 ft.lb)- Velocidade de rotação
MÁX: 6.000 rpm
(37.699,11 rad.min-1)MÍN: 1.730 rpm
(10.869,91 rad.min-1)
Descrição
Acoplamento de engrenagem flexível com montagem em ranhura de chaveta
Características
design robusto e compacto
baixo desgaste
Compensação de desalinhamentos axiais, laterais e angulares do eixo
Gama de temperaturas
-30 a +100° C (-22 °F a +212 °F)
Conceção
Cubos com montagem de ranhura de chaveta ou furo cilíndrico de alta precisão para montagem com interferência
Parafuso de ajuste DIN 916 opcional para bloqueio na chaveta do veio
Tamanho 450 e superior com roscas axiais nos cubos
Material
Acoplamento em aço de alta resistência
Folga de ajuste
Folga total do eixo / cubo de 0,01 - 0,05 mm
---
