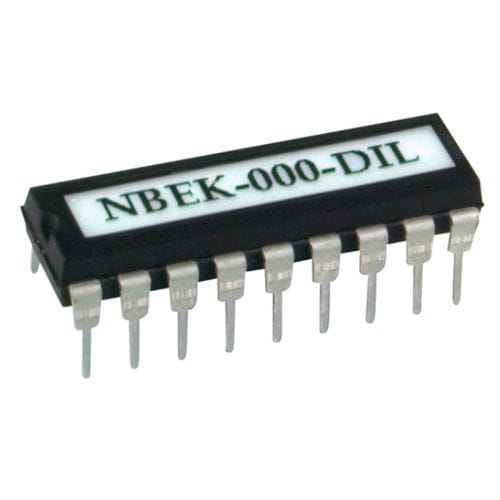

Microcontrolador 8 bits NBEK series

de uso geralcom emissor de rádioprogramável

O IC do Kit de Avaliação de Banda Estreita (NBEK) pode ser utilizado como modem série half-duplex de 1200 baud adequado para receptores, transmissores e transceptores de banda estreita (ou quaisquer módulos RF com taxa de dados >5kbps). Trata do preâmbulo, da sincronização, do equilíbrio de bits e da verificação de erros e permite estabelecer uma ligação de dados de rádio transparente entre dispositivos de rádio. Trata-se de uma unidade half duplex, pelo que as colisões entre pacotes transmitidos e recebidos devem ser tratadas pelo utilizador. Desde que dois dispositivos não tentem transmitir em simultâneo, não é necessário impor outras restrições à transmissão de dados, uma vez que toda a temporização da transmissão, a identificação de dados válidos e a armazenagem em buffer do fluxo de dados são efectuadas pela unidade. A sincronização e as palavras de enquadramento no pacote impedem que o recetor emita lixo na ausência de sinal de RF desejado ou na presença de interferências. Suporta dados assíncronos de 1200 baud: 1 bit de arranque, 8 bits de dados, 1 bit de paragem. Com microcontroladores e UARTs típicos, é possível estabelecer uma ligação direta, como se mostra nas figuras 2 e 3. Para ligar a um verdadeiro dispositivo RS232, devem ser utilizados desvios de nível inversores (os do tipo MAX232 são ideais, mas os simples comutadores de transístor NPN/PNP são muitas vezes suficientes, tal como utilizado nos circuitos de aplicação das figuras 4 e 5) Características Tensão de funcionamento (temperatura): 5V para a versão standard (-40°C a +85°C) Utilização máxima da capacidade de alcance de um módulo RF Preâmbulo adequado para estabelecer o separador de dados no recetor Preâmbulo de despertar extra para permitir os requisitos de tempo de arranque do transmissor Codificação Manchester diferencial de endereço, dados e soma de controlo Códigos de sincronização e soma de controlo para reduzir os falsos disparos devido a ruído
