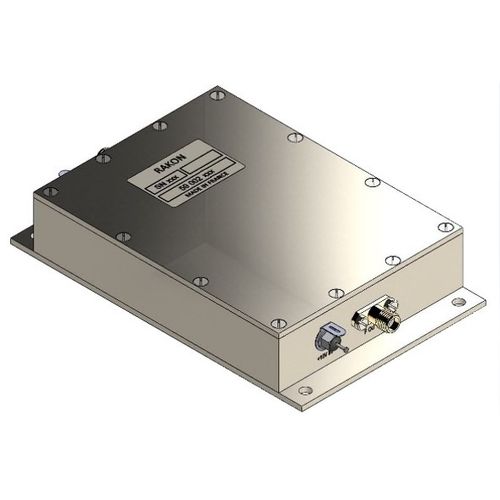

Oscilador SAW com aquecimento controlado LNO10000B3

eletrônicoPLLcom baixo nível de ruído

O LNO 10000 B3 é um oscilador de baixo ruído que gera um sinal de saída a 10 GHz, bloqueável em fase numa referência externa. É composto por uma frequência fundamental OCSO (Oven Controlled SAW Oscillator), seguida de um multiplicador de frequência x20. Estão disponíveis três modos de funcionamento, através do sinal de entrada de controlo:  Entrada de controlo de funcionamento livre = Não ligado  Entrada de Controlo Controlada por Tensão = Tensão DC  Entrada de Controlo do Loop de Bloqueio de Fase = Ref. 10 MHz O LNO 10000 B3 foi concebido para ambientes de rotina (equipamento de teste, abrigo, equipamento militar terrestre...). Está disponível numa embalagem de 120,7 mm x 76,2 mm x 23,3 mm. Características Excelente desempenho de ruído de fase (valores típicos) :  -115 dBc/Hz @ 1 kHz offset  -140 dBc/Hz @ 10 kHz offset  -151 dBc/Hz de piso de ruído Aplicações  Instrumentação (equipamento de teste, simulador)  Equipamento militar terrestre de acordo com MIL-PRF-28800F, Classe 3  Relógio para ADC de alta velocidade
