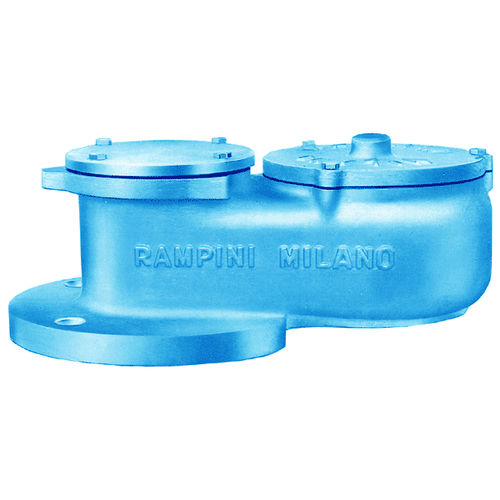

Válvula de alívio a vácuo 102 series

de diafragmaflangeada

Estas válvulas são projetadas para proteger os reservatórios e as tubulações contra pressões negativas (vácuo) excessivas. Como a pressão negativa excede o ajuste da válvula, o palete surge permitindo o alívio de vácuo. Características principais : -Assento substituível. -Palete anticongelante; o gotejamento ao redor do palete evita que o condensado se acumule ao redor do assento. -Guias de palete localizadas acima do assento; esta disposição garante um guia de não obstrução da palete não afetadas por fluidos contaminantes como um acoplamento próximo entre o palete e as guias não é necessário. -A tela de pássaros evita a entrada de elementos estranhos. -Ajuste: qualquer ajuste disponível, carregando a carga de peso morto do palete, entre -20 mm H2O e -400 mm H2O. (A pedido, conjuntos superiores) Materiais padrão : -Corpo: alumínio fundido, WCB, CF8 (304) CF8M(316). -Assentos e paletes: AISI 304, AISI 316. -Tela de pássaros e guias: 18/8 STainless Steel. -Diafragmas: FEP, P.T.F.E., BUNA-N, VITON etc. Flanges : ANSI 150, perfurado conforme UNI PN 10 a pedido. Dwg. Válvulas 102/A : Estas válvulas são utilizadas quando os valores de ajuste excedem 800 mm H2O. Dwg. Válvulas 102/AC : Estas válvulas são usadas em tanques cobertos. Através da válvula, um gás inerte pode ser introduzido no reservatório quando o seu valor de pressão estiver abaixo da pressão de proteção. Dwg. Válvulas 102/TV : Estanqueidade por anéis 0 elastoméricos (Buna-N, Viton, Chemraz) para minimizar os vazamentos.
