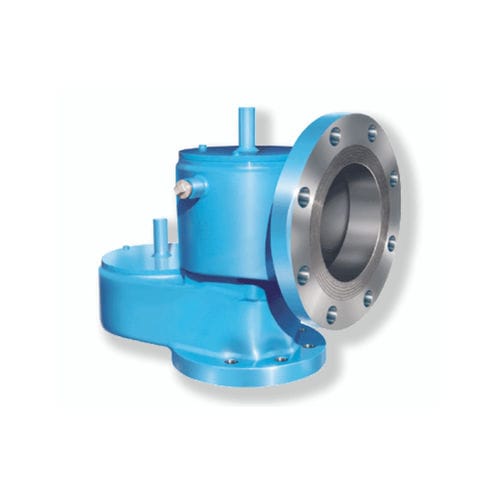

Válvula de alívio de pressão e vácuo para vapor MOD.111 series

flangeadade diafragma

Estas válvulas destinam-se a proteger os reservatórios contra pressões excessivas, positivas ou negativas (vácuo), devidas às operações de carga ou descarga e às variações de temperatura, quando os vapores se destinam a ser recolhidos em linhas de escape. Quando a pressão do reservatório excede a regulação de alívio ou de vácuo da válvula, as paletes levantam-se permitindo a ventilação ou o alívio do vácuo do reservatório. Estas válvulas são utilizadas quando os valores de regulação ultrapassam os 800 mbar. Estas válvulas são utilizadas em reservatórios com cobertura. Através da válvula, um gás inerte pode ser introduzido no reservatório quando o seu valor de pressão é inferior à pressão de cobertura. Estanquidade por O-Rings elastoméricos (NBR, FPM/FKM, FFKM) para minimizar as fugas. CARACTERÍSTICAS PRINCIPAIS SEDES SUBSTITUÍVEIS PALETES ANTI-CONGELAÇÃO As gotas à volta da palete evitam a acumulação de condensação à volta da sede. GUIAS DE PALETES SITUADAS ACIMA DO ASSENTO Esta disposição garante uma guia da palete sem obstruções e não afetada por fluidos contaminantes, uma vez que não é necessário um acoplamento de dose entre a palete e as guias. O ECRÃ DE PÁSSAROS EVITA A ENTRADA DE ELEMENTOS ESTRANHOS. REGULAÇÃO qualquer regulação disponível, carregando a carga de peso morto da palete, entre ± 20 mbar e ± 400 mbar (a pedido, regulações superiores)
