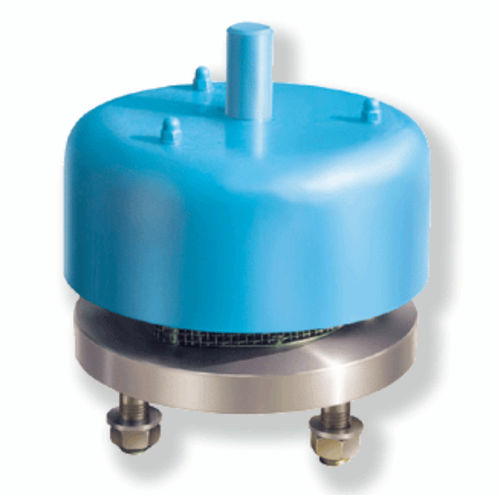

Válvula de alívio de pressão para vapor 9 - 9/A

em açoconvencionalflangeada

Estas válvulas são projetadas para proteger os reservatórios contra sobrepressões. Como a pressão do reservatório excede o ajuste da válvula, o palete surge permitindo a descarga de vapor. Características principais : -Assento substituível. -Palete anticongelante; o gotejamento à volta da palete evita a acumulação de condensado à volta da sede. -Guias de palete localizadas acima do assento; este arranjo garante um guia de não obstrução da palete não afetadas por fluidos contaminantes como um acoplamento próximo entre o palete e as guias não é necessário. -Regulação: qualquer regulação disponível, carregando a carga de peso próprio da palete, entre + 20 mm H2O e + 400 mm H2O. (A pedido, conjuntos superiores) Materiais padrão : -Corpo: aço carbono AISI 304, AISI 316. -Sede e palete: AISI 304, AISI 316. -Guia e tela de pássaros: Aço inoxidável 18/8. -Capuz: Alumínio fundido ou aço carbono. -Diafragmas : FEP, P.T.F.E., BUNA-N, VITON etc Flanges : ANSI 150, UNI PN 10. Dwg. 9/A Válvulas : Estas válvulas são utilizadas quando os valores de ajuste excedem 800 mm H2O; o palete é carregado por mola. Dwg. 209, Válvulas Rielief com protetor contra chamas: Essas válvulas são adotadas quando uma válvula de alívio precisa ser acoplada a um protetor contra chamas. O corpo da válvula de alívio é agora usinado a partir do flange superior do corta-chamas. Dwg. Válvulas 9/TV : Estanqueidade por anéis 0 elastoméricos (Buna-N, Viton, Chemraz) para minimizar os vazamentos.
