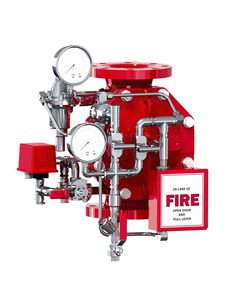

Válvula de diafragma FDV-DH series
de acionamento hidráulicode controle de atuadorpara água

Válvula de diafragma - FDV-DH series - Raphael Valves Industries (1975) Ltd - de acionamento hidráulico / de controle de atuador / para água
Válvula de diafragma - FDV-DH series - Raphael Valves Industries (1975) Ltd - de acionamento hidráulico / de controle de atuador / para água

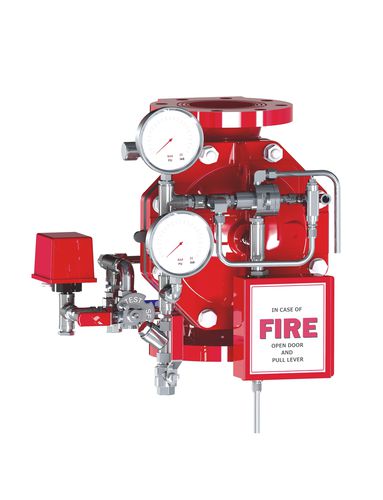

Válvula de diafragma - FDV-DH series - Raphael Valves Industries (1975) Ltd - de acionamento hidráulico / de controle de atuador / para água - imagem - 2
Guardar nos favoritos
Comparar


Características

Tipo
de diafragma
Acionamento
de acionamento hidráulico
Função
de controle de atuador
Fluido
para água
Corpo
flangeada, com rosca
Aplicações
para aplicações industriais, para aplicações marítimas
Outras características
de emergência, de dilúvio
DN

MÍN: 40 mm
(1,575 in)

MÁX: 250 mm
(9,843 in)

Pressão

17,2 bar
(249,5 psi)

Descrição

* O desenho de padrões hidrodinâmicos assegura altas taxas de fluxo com perda mínima de cabeça * A válvula abre-se automaticamente após uma libertação gradual da pressão de água da sua câmara de controlo. O disparo é accionado por uma queda de pressão na linha piloto, devido a um calor de chama que provocou a abertura de um ou mais aspersores automáticos * Fechamento suave após pressurização da câmara de controle da válvula, por pressão de linha ou outra fonte de água independente, evita surtos O princípio de controlo de 3 vias FDV-3W-DH1 assegura a abertura total da válvula de dilúvio com taxa de fluxo máxima e perda de carga mínima. Este sistema reajusta-se para a posição de espera fechada através da substituição do aspersor aberto do obturador, e da repressurização da linha piloto. O sistema FDV-3W-DH1 Deluge é accionado hidraulicamente e reinicia remotamente. Quando um ou mais dos aspersores automáticos da linha de detecção de piloto molhado é sujeito a calor de chama e abre-se, a pressão na linha diminui. Consequentemente, a pressão na câmara de controlo do actuador de 3 vias também diminui e o actuador muda de estado. Se no estado ajustado, a água de a válvula passou a montante através do actuador e manteve a válvula de dilúvio fechada, depois agora o actuador drena a câmara de controlo da válvula de dilúvio. Isto faz com que a válvula de dilúvio abra completamente, admitindo água no sistema de aspersores de pulverização. O sistema Deluge incorpora uma válvula de emergência, contornando o sistema de detecção de incêndio para operação manual. Concebida para instalação vertical ou horizontal, a válvula FDV-DH1 de padrão globo, operada por pressão de linha, apresenta uma vedação directa de diafragma elastomérico,

---

Catálogos

Não estão disponíveis catálogos para este produto.

Ver todos os catálogos da Raphael Valves Industries (1975) Ltd
