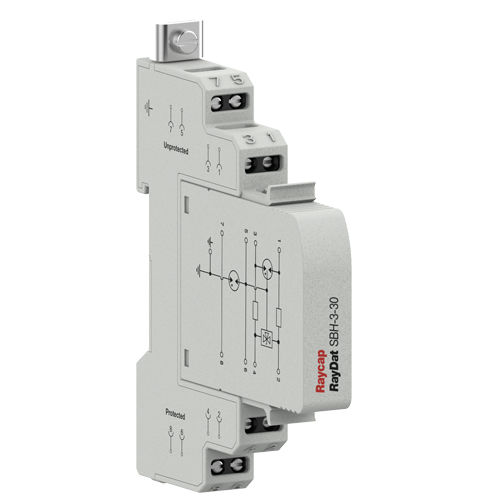

Dispositivo de proteção contra surtos para fieldbus RayDat SBH-3

modularde descarga de gásem modo comum

Categoria IEC/EN: D1/C1/C2/C3 Modo de Protecção: Longitudinal, Transversal Protecção grosseira: 3 Terminal GDT Voltagens: 5, 12, 30 V DC Gama de Frequências: 30 MHz Classificação de Descarga de Sobrecarga: Em: 10 kA, Imax: 20 kA, Iimp: 2.5 kA Corrente de Carga em Série: 1 A Enclausuramento: DIN 43880 2/3 TE, montagem em trilho DIN Terminais: Encalhados a 4 mm2 Alojamento: Design Modular Conformidade: IEC/PT 61643-21 UL 497B 4ª Edição A série RayDAT SBH-3 de dispositivos de protecção contra sobretensões foi desenvolvida para proteger sistemas de bus de campo (CAN Bus, Profibus DP, RS 232/V.24 m, RS 485, Sinec L2). Destina-se àquelas aplicações em que podem ocorrer frequentemente aumentos de potencial de terra elevados, como por exemplo em locais próximos a ferrovias elétricas. A topologia do circuito consiste em um protetor de múltiplos estágios que fornece proteção tanto no modo comum (longitudinal) quanto no modo diferencial (transversal). A proteção grosseira é fornecida por um tubo de descarga de gás com três terminais, enquanto a proteção fina é fornecida usando um diodo de avalanche de silicone de alta velocidade ou estágio de varistor de óxido metálico. Cuidados são tomados para assegurar a coordenação entre estes dois estágios sem a ocorrência de pontos cegos de tensão ou corrente de pico. A proteção térmica é fornecida para reduzir os riscos de fuga térmica caso ocorra uma falha inadvertida na rede elétrica. Tanto o modo comum (longitudinal) como o modo diferencial (transversal) a protecção é fornecida. Se o módulo for desconectado da base, as linhas de conexão permanecem habilitadas.
