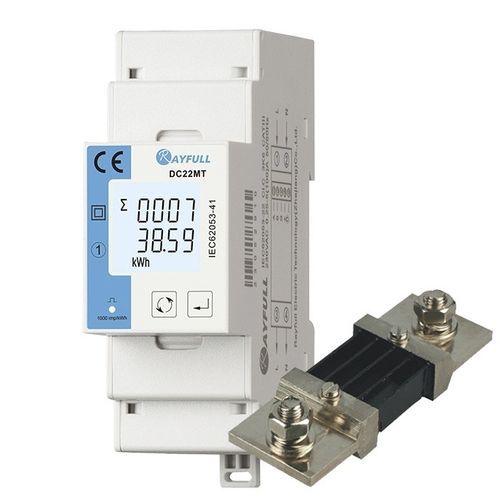

Medidor de energia elétrica para aplicações CC DC22MT

monofásicopara trilho DINRS-485

A série DC22MT foi concebida para análise de energia de corrente contínua e medição de energia. Os produtos adoptam o modo de acesso shunt. A corrente do shunt suporta um máximo de 2000 A. O shunt suporta modos de ligação positivos e negativos para melhorar a flexibilidade da cablagem do shunt. Esta série de medidores pode medir tensão, corrente, potência e carga positiva e negativa no sistema DC. A série DC22MT possui uma interface de comunicação RS485 com uma taxa de transmissão máxima de 38400bps, suportando o protocolo Modbus ou DLT645 para leitura remota. Entretanto, o DC22MT tem a função multitarefas que pode medir a energia em segmentos pré-definidos. Ao mesmo tempo, o ecrã LCD de grandes dimensões e os botões tácteis ajudam os utilizadores a visualizar e a definir vários parâmetros de medição no local. A função de proteção por senha é adicionada para melhorar significativamente a segurança dos dados. Modos de ligação positiva e negativa Medição bidirecional de energia e potência Saída de impulsos Multi-tarifas: 4 tarifas, 8 segmentos de tempo Comunicação: RS485 Modbus RTU/DLT645-2007 Aprovação CE/ROHS Especificações de comunicação - Interface e protocolo: RS485 de 2 fios; Modbus RTU (predefinição), DL/T645-2007 (opcional) - Taxa de transmissão : 1200, 2400, 4800, 9600(Predefinição), 19200, 38400 bps - Paridade : Nenhuma (Predefinição), Par, Ímpar - Bit de paragem : 1(Predefinição), 2 - Tempo de resposta : <100ms - Tipo de barramento : Semi-duplex - Distância : Max. 1000m - Carga do barramento : Máx. 64pcs Especificações do ambiente - Temperatura de operação : -25 ~ +55℃ - Temperatura de armazenamento: -40 ~ +80℃ - Humidade: <90%, sem condensação - Grau de poluição : 2 - Altitude : <2000m - Frequência de vibração : Gama: 10~150Hz, Consulte a IEC 60068-2-6
