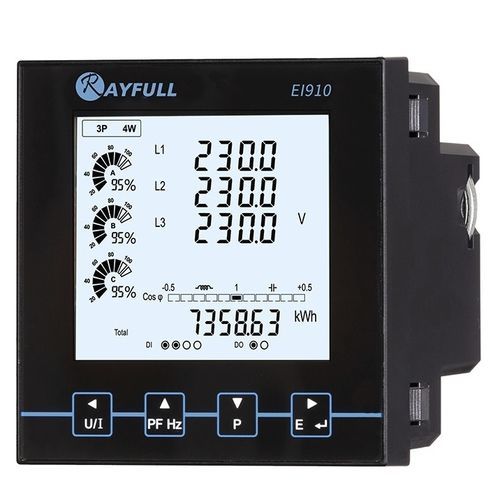

Analisador de potência EI910

elétricode harmônicosde tensão

A série EI910 é um analisador de potência multifuncional trifásico para medir e analisar os parâmetros eléctricos mais importantes, incluindo tensão, corrente, parâmetros de potência de quatro quadrantes, fator de potência, conteúdo harmónico total e harmónico fracionário, desequilíbrio, fator de crista, etc. Também pode ler uma variedade de parâmetros energéticos, envolvendo energia ativa e reactiva bidirecional, energia de quatro quadrantes, estatísticas mensais e diárias de consumo de energia, etc. A série realiza a medição e análise de parâmetros de energia em vários ambientes de rede eléctrica, tais como 1P2W, 2P3W, 3P3W e 3P4W, fornecendo interfaces de entrada e saída digital multicanal e 30 registos SOE. A série EI910 tem entrada para transformador de tensão externa (PT) e transformador de corrente (CT). A entrada de corrente máxima é de 9999A e a entrada de tensão é de 600kV. Os produtos têm uma interface de comunicação RS485 com a taxa de transmissão mais elevada de 38400bps, Modbus ou DLT645, para permitir a leitura remota. Ao mesmo tempo, o LCD de ecrã grande e os botões tácteis ajudam os utilizadores a visualizar e a definir vários parâmetros de medição no local. A função de proteção por senha é adicionada para melhorar significativamente a segurança dos dados. entrada do transformador de corrente 1A/5A Medições: V, A, W, Var, kWh, kVarh, PF, THD, ... Medição bidirecional de energia e potência Multi-tarifas: 4 tarifas, 8 segmentos de tempo 4*Entradas digitais e 2*Saídas digitais Até 63º THD e IHD Comunicação: RS485 Modbus RTU/DLT645-2007 Rede: 1P2W/2P3W/3P3W/3P4W Aprovação CE/ROHS Especificações de comunicação - Interface e protocolo: RS485 de 2 fios; Modbus RTU (predefinição), DL/T645-2007 (opcional) - Taxa de transmissão : 1200, 2400, 4800, 9600(Predefinição), 19200, 38400 bps - Paridade : Nenhuma (Predefinição), Par, Ímpar
