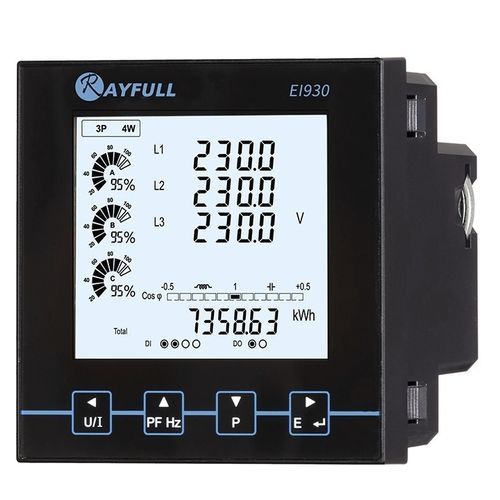

A série EI930 é um analisador de potência multifuncional trifásico para medir e analisar os parâmetros eléctricos mais importantes, incluindo tensão, corrente, parâmetros de potência de quatro quadrantes, fator de potência, conteúdo harmónico total e harmónico fracionário, desequilíbrio, fator de crista, etc. Também pode ler uma variedade de parâmetros energéticos, envolvendo energia ativa e reactiva bidirecional, energia de quatro quadrantes, estatísticas mensais e diárias de consumo de energia, etc. A série realiza a medição e análise de parâmetros de energia em vários ambientes de rede eléctrica, tais como 1P2W, 2P3W, 3P3W e 3P4W, fornecendo interfaces de entrada e saída digital multicanal e 30 registos SOE.
A série EI930 tem entrada para transformador de tensão externa (PT) e transformador de corrente (CT). A entrada de corrente máxima é de 9999A e a entrada de tensão é de 600kV. Os produtos têm uma interface de comunicação RS485 com a taxa de transmissão mais elevada de 38400bps, Modbus ou DLT645, para permitir a leitura remota. O medidor também tem uma interface Modbus TCP, que proporciona outra forma de comunicação e monitorização.
Ao mesmo tempo, o ecrã LCD de grandes dimensões e os botões tácteis ajudam os utilizadores a visualizar e a definir vários parâmetros de medição no local.
A função de proteção por senha é adicionada para melhorar significativamente a segurança dos dados.
entrada do transformador de corrente 1A/5A
Medições: V, A, W, Var, kWh, kVarh, PF, THD, ...
Medição bidirecional de energia e potência
Multi-tarifas: 4 tarifas, 8 segmentos de tempo
Até 63º THD e IHD
Comunicação: RS485 Modbus RTU/DLT645-200
Porta Ethernet (TCP/IP)
4*Entradas digitais e 2*Saídas digitais
Rede: 1P2W/2P3W/3P3W/3P4W
Aprovação CE/ROHS
Especificações de comunicação
- Modbus RTU
---
