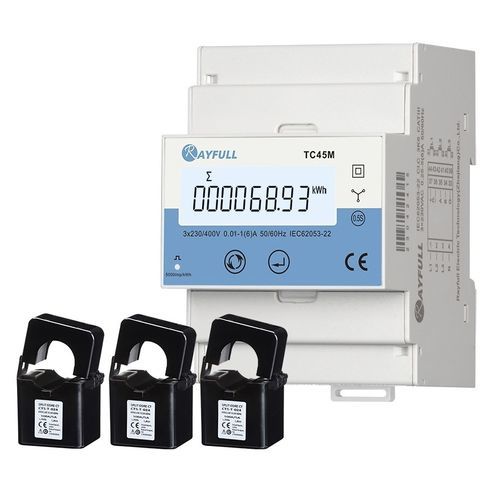

Medidor de energia elétrica multifunções TC45M

trifásicopara trilho DINRS-485

A série TC45M é um medidor de energia multifuncional ligado a um TC externo trifásico para medir e analisar os parâmetros eléctricos mais importantes, incluindo tensão, corrente, parâmetros de potência de quatro quadrantes, fator de potência, etc. E também pode ler uma variedade de parâmetros de energia, envolvendo energia ativa e reactiva bidirecional, energia de quatro quadrantes, etc. A série realiza a medição e análise de parâmetros de potência em vários ambientes da rede eléctrica, incluindo 1P2W e 3P4W. A série TC45M possui interface de comunicação RS485 com taxa de transmissão máxima de 38400bps, suportando o protocolo Modbus ou DLT645 para leitura remota. A função de proteção por senha é adicionada para melhorar significativamente a segurança dos dados. 1A/5A, ou mV/mA Transformador de corrente/entrada de bobina Rogowski Medições: V, A, W, kWh, kVarh, PF, ... Medição bidirecional de energia e potência Correção de ligação inversa de TC Saída de impulsos Comunicação: RS485 Modbus RTU/DLT645-2007 Redes:3P4W Aprovação CE/ROHS Especificações de comunicação - Interface e protocolo: RS485 de 2 fios; Modbus RTU (predefinição), DL/T645-2007 (opcional) - Taxa de transmissão : 1200, 2400, 4800, 9600(Predefinição), 19200, 38400 bps - Paridade : Nenhuma (Predefinição), Par, Ímpar - Bit de paragem : 1(Predefinição), 2 - Tempo de resposta : <100ms - Tipo de barramento : Semi-duplex - Distância : Max. 1000m - Carga do barramento : Máx. 64pcs Especificações do ambiente - Temperatura de operação : -25 ~ +55℃ - Temperatura de armazenamento: -40 ~ +80℃ - Humidade: <90%, sem condensação - Grau de poluição : 2 - Altitude : <2000m - Frequência de vibração : Gama: 10~150Hz, Consulte a IEC 60068-2-6
