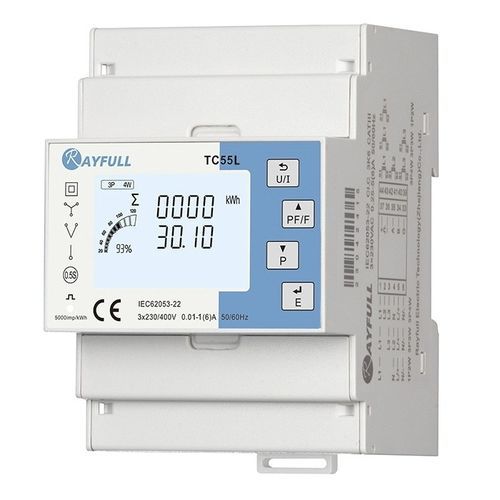

Medidor de energia elétrica multifunções TC55L

trifásicopara trilho DINRS-485

A série TC55L é um medidor de energia multifuncional ligado a um TC externo trifásico para medir e analisar os parâmetros eléctricos mais importantes, incluindo tensão, corrente, parâmetros de potência de quatro quadrantes, fator de potência, harmónica total, etc. E também pode ler uma variedade de parâmetros de energia, envolvendo energia ativa e reactiva bidirecional, energia de quatro quadrantes, etc. A série realiza a medição e análise de parâmetros de potência em vários ambientes da rede eléctrica, tais como 1P2W, 3P3W e 3P4W. A série TC55L possui interface de comunicação LoRaWAN e RS485 com taxa de transmissão mais alta de 38400bps, suportando o protocolo Modbus ou DLT645 para leitura remota. Ao mesmo tempo, o LCD de ecrã grande e os botões tácteis ajudam os utilizadores a visualizar e a definir vários parâmetros de medição no local. A função de proteção por senha é adicionada para melhorar significativamente a segurança dos dados. 1A/5A, ou mV/mA Transformador de corrente/entrada de bobina Rogowski Medições: V, A, W, Var, kWh, kVarh, PF, THD... Medição bidirecional de energia e potência Correção de ligação inversa de TC Saída de impulsos Comunicação 1: LoRaWAN Classe C Banda de frequência: EU868/AS923/AU915/US915/CN470(Opcional) Comunicação 2: RS485 Modbus RTU Redes: 1P2W/2P3W/3P3W/3P4W Aprovação CE/ROHS Especificações de comunicação - Interface e protocolo: RS485 de 2 fios; Modbus RTU (predefinição), DL/T645-2007 (opcional) - Taxa de transmissão : 1200, 2400, 4800, 9600(Predefinição), 19200, 38400 bps - Paridade : Nenhuma (Predefinição), Par, Ímpar - Bit de paragem : 1(Predefinição), 2 - Tempo de resposta : <100ms - Tipo de barramento : Semi-duplex - Distância : Max. 1000m - Carga do barramento : Máx. 64pcs - Sem fios : - LoRaWAN : LoRaWAN V1.0.4.Classe C Especificações do ambiente - Temperatura de operação : -25 ~ +55℃
