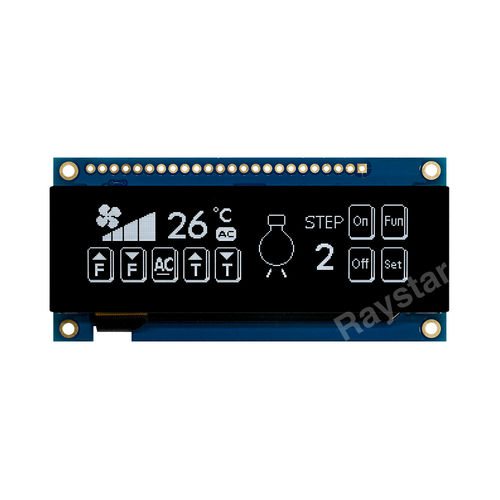

Módulo de visualização com tela sensível ao toque REN025664A-CTP

OLEDem coresgráfico

REN025664A-CTP é um ecrã gráfico COF capacitivo OLED com resolução de 256x64 pixels. O tamanho do módulo é 85,0 × 39,8 mm; o tamanho da área activa é 69,1 × 17,26 mm (2,8 polegadas de diagonal). O ecrã táctil capacitivo tem incorporado o IC FT6336U, suportando o toque de 1 ponto. O PCB adicional neste ecrã OLED ajuda os utilizadores a poupar tempo no desenvolvimento de PCB por si próprios. Além disso, há uma estrutura adicional com quatro orifícios para parafusos, permitindo aos utilizadores uma montagem rápida. Este módulo OLED tem incorporado IC SSD1322 com suporte de 8 bits 8080 / 6800, 4 linhas / 3 linhas de interfaces SPI. O nosso OLED apresenta um elevado rácio de contraste de 10.000:1, fazendo com que o desempenho visual se destaque dos ecrãs tradicionais. A tensão de alimentação lógica varia entre 2,8V-3,3V, o valor típico é de 3V. O módulo funciona dentro da temperatura de -20℃ a +70℃; o intervalo de temperatura de armazenamento é de -30℃ a +80℃. A Raystar fornece quatro cores emissoras OLED à sua escolha: branco, amarelo e verde. Além disso, suporta também a escala de cinzentos. REN025664A-CTP é um bom ajuste para aplicações tais como aparelhos domésticos inteligentes, equipamento médico, painéis de instrumentos, etc Estrutura - COF + FR + PCB - Tamanho (Diagonal) - 2,8 - polegadas Matriz de pontos / Resolução - 256 × 64 - pontos Dimensão do módulo - 85,0 × 39,8 × 7,83 - mm Área de visualização - 71,1 × 19,26 - mm Área activa - 69,1 × 17,26 - mm Tamanho Ponto / Pixel - 0,248 × 0,248 - mm Ponto / Pixel Pitch - 0,27 × 0,27 - mm Cor Emissora - OLED, Branco / Amarelo / Verde - Suporte Grayscale - Sim - Modo de visualização - Matriz Passiva - IC - SSD1322 (COF) - Interface - 6800,8080,SPI - PCAP IC - FT6336U - Interface PCAP - I2C - Pontos de Detecção - 1 - Pontos Painel Táctil - Painel Táctil Capacitivo - Superfície - Brilho normal - Fonte de alimentação - 3V - Tarifa - 1/64 Tarifa
