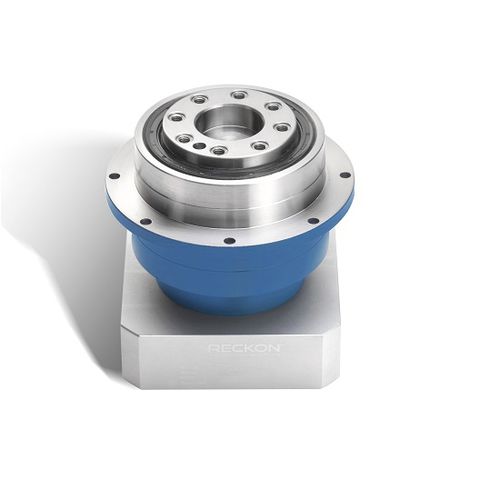

Redutor planetário SPIRIT-CI-ST series

coaxial200–500 Nm100–200 Nm

CAIXA DE ENGRENAGEM PLANETÁRIA ECONÓMICA COM FLANGE ROTATIVA Spirit é uma caixa de engrenagens planetária de baixa folga concebida para aplicações moderadas com variações de torque. Capacidade de aceleração+++ Inversões rápidas+ Classificação de carga radial+++ Classificação de carga axial+ Rigidez++ Precisão++ Economia+++++ Adequado para aplicações servomotoras SIM Número de tamanhos nesta linha3 (60 a 120) Folga angular<5 arc-min (1 fase) ou <8 arc-min (2 fases) Folga opcional <3 arc-min (1 fase) ou <5 arc-min (2 fases) Rácios disponíveis3 a 100 Ligação do eixo do motorAcoplamento balanceado Spirit é uma caixa de engrenagens planetária económica e de baixa folga com uma flange rotativa. As cargas radiais moderadas podem ser aceites graças aos 2 rolamentos radiais de esferas que suportam o eixo. A engrenagem do anel planetário é monobloco (pertence à caixa), para reforçar a rigidez. A flange de saída rotativa fornece uma solução conveniente para fixar rodas (em aplicações AGV de baixa velocidade, por exemplo). Recomendamos esta linha para aplicações utilizando o factor de aplicação Ka<1,3 (consulte a secção de informação para mais detalhes sobre os factores de aplicação).
