Redutor planetário ACCESS-SQ-ST series
coaxial200–500 Nm100–200 Nm

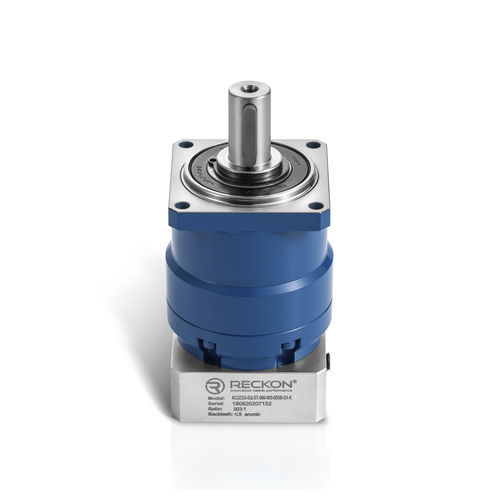

Redutor planetário - ACCESS-SQ-ST series - RECKON DRIVES INTERNATIONAL S.A.S. - coaxial / 200–500 Nm / 100–200 Nm
Redutor planetário - ACCESS-SQ-ST series - RECKON DRIVES INTERNATIONAL S.A.S. - coaxial / 200–500 Nm / 100–200 Nm
Redutor planetário - ACCESS-SQ-ST series - RECKON DRIVES INTERNATIONAL S.A.S. - coaxial / 200–500 Nm / 100–200 Nm - imagem - 2
Redutor planetário - ACCESS-SQ-ST series - RECKON DRIVES INTERNATIONAL S.A.S. - coaxial / 200–500 Nm / 100–200 Nm - imagem - 3
Redutor planetário - ACCESS-SQ-ST series - RECKON DRIVES INTERNATIONAL S.A.S. - coaxial / 200–500 Nm / 100–200 Nm - imagem - 4
Redutor planetário - ACCESS-SQ-ST series - RECKON DRIVES INTERNATIONAL S.A.S. - coaxial / 200–500 Nm / 100–200 Nm - imagem - 5
Redutor planetário - ACCESS-SQ-ST series - RECKON DRIVES INTERNATIONAL S.A.S. - coaxial / 200–500 Nm / 100–200 Nm - imagem - 6
Redutor planetário - ACCESS-SQ-ST series - RECKON DRIVES INTERNATIONAL S.A.S. - coaxial / 200–500 Nm / 100–200 Nm - imagem - 7
Guardar nos favoritos
Comparar


Características

Tipo
planetário
Orientação dos eixos
coaxial
Torque
200–500 Nm, 100–200 Nm, 2–50 Nm, 50–100 Nm, 10–20 Nm, 5–10 Nm
Performance
com folga reduzida
Aplicações
para eixo, para motor elétrico
Velocidade de rotação

MÁX: 10.000 rpm
(62.831,85 rad.min-1)

MÍN: 2.700 rpm
(16.964,6 rad.min-1)

Folga

MÁX: 0,22 °

MÍN: 0,08 °

Descrição

ECONÓMICO, FIÁVEL, PRECISO SQ de acesso é uma caixa de engrenagens planetária de baixa folga concebida para aplicações de serviço moderado a médio com variações de binário. É popular nos robôs pick&place cartesianos. Capacidade de aceleração++++ Inversões rápidas++++ Classificação de carga radial++++ Classificação de carga axial+ Rigidez++++ Precisão++ Economia+++++ Adequado para aplicações servomotoras SIM Número de tamanhos nesta linha3 (40 a 90) Folga angular<5 arc-min (1 fase) ou <8 arc-min (2 fases) Folga opcional <3 arc-min (1 fase) ou <5 arc-min (2 fases) Rácios disponíveis3 a 100 Ligação do eixo do motorAcoplamento balanceado O portador do planeta é uma gaiola, que proporciona rigidez e capacidade de aceleração. É monobloco com o eixo de saída. Cargas radiais elevadas podem ser aceites graças aos 2 rolamentos radiais de esferas que suportam o eixo. O anel planetário é monobloco (pertence à carcaça), para reforçar a rigidez. Esta construção melhora a capacidade de aceleração e a aceitação das variações de torque. Recomendamos esta linha para aplicações utilizando o factor de aplicação Ka<1,45 (consultar a secção de informação para mais detalhes sobre os factores de aplicação).

---

Tradução automática  (ver texto original em inglês)
