Redutor planetário LIVELY-SQ-ST series
de engrenagens helicoidaiscoaxial200–500 Nm

Redutor planetário - LIVELY-SQ-ST series - RECKON DRIVES INTERNATIONAL S.A.S. - de engrenagens helicoidais / coaxial / 200–500 Nm

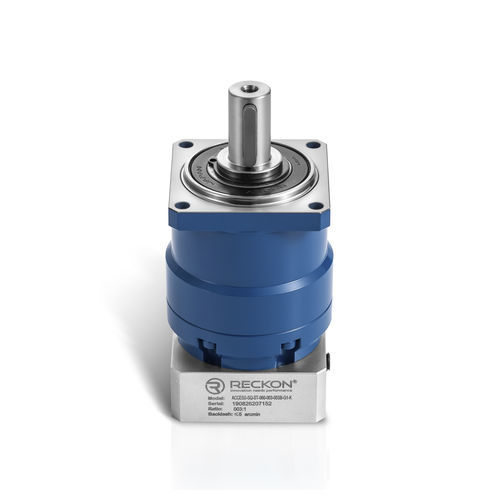

Redutor planetário - LIVELY-SQ-ST series - RECKON DRIVES INTERNATIONAL S.A.S. - de engrenagens helicoidais / coaxial / 200–500 Nm
Redutor planetário - LIVELY-SQ-ST series - RECKON DRIVES INTERNATIONAL S.A.S. - de engrenagens helicoidais / coaxial / 200–500 Nm - imagem - 2
Redutor planetário - LIVELY-SQ-ST series - RECKON DRIVES INTERNATIONAL S.A.S. - de engrenagens helicoidais / coaxial / 200–500 Nm - imagem - 3
Redutor planetário - LIVELY-SQ-ST series - RECKON DRIVES INTERNATIONAL S.A.S. - de engrenagens helicoidais / coaxial / 200–500 Nm - imagem - 4
Redutor planetário - LIVELY-SQ-ST series - RECKON DRIVES INTERNATIONAL S.A.S. - de engrenagens helicoidais / coaxial / 200–500 Nm - imagem - 5
Redutor planetário - LIVELY-SQ-ST series - RECKON DRIVES INTERNATIONAL S.A.S. - de engrenagens helicoidais / coaxial / 200–500 Nm - imagem - 6
Guardar nos favoritos
Comparar


Características

Tipo
planetário, de engrenagens helicoidais
Orientação dos eixos
coaxial
Torque
200–500 Nm, 100–200 Nm, 2–50 Nm, 50–100 Nm, 500–1000 Nm, 1–2 kNm, 10–20 Nm, 2–5 kNm, 5–10 kNm, 5–10 Nm
Performance
de precisão, com folga reduzida
Aplicações
para eixo, para motor elétrico
Velocidade de rotação

MÁX: 8.000 rpm
(50.265,48 rad.min-1)

MÍN: 2.000 rpm
(12.566,37 rad.min-1)

Folga

MÁX: 4,58 °

MÍN: 0,02 °

Descrição

ECONÓMICO, FIÁVEL, PRECISO Lively SQ é uma caixa de velocidades planetária de baixa folga concebida para acelerações moderadas ou variações de binário. Os dentes helicoidais proporcionam um funcionamento silencioso à sua aplicação servo. Capacidade de aceleração++++ Inversões rápidas++++ Classificação de carga radial+++ Classificação de carga axial+ Rigidez++ Precisão++++ Economia++++ Adequado para aplicações servomotoras SIM Número de tamanhos nesta linha7 (40 a 220) Angular Padrão backlash≤3 ou 5 arc-min Opcional reduzido backlash≤1 ou 3 arc-min Rácios disponíveis3 a 100 Ligação do eixo do motorAcoplamento balanceado Animada é uma caixa de velocidades planetária económica e de alta precisão. Lively é uma gaiola, que proporciona rigidez e capacidade de aceleração à sua aplicação. É monobloco com o eixo de saída. A gaiola é duplamente suportada no corpo anelar planetário interno por meio de 2 rolamentos radiais de esferas. O corpo do anel planetário é monobloco (pertence à carcaça), para reforçar a rigidez. Esta construção melhora a capacidade de aceleração e a aceitação das variações de torque. Recomendamos esta linha para aplicações utilizando o factor de aplicação Ka<1,35 (consultar a secção de informação para mais detalhes sobre os factores de aplicação).

---

Tradução automática  (ver texto original em inglês)
