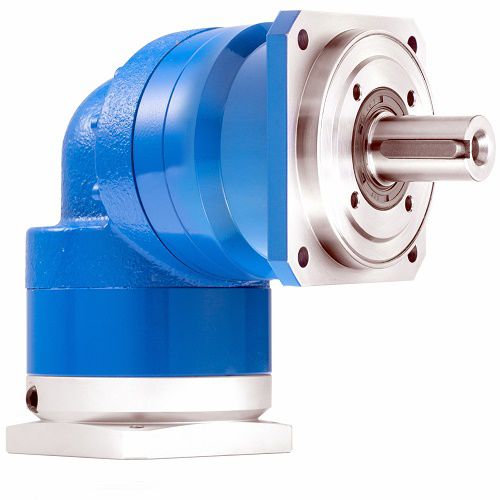

Redutor planetário LIVELY-CI-RA series

de engrenagens helicoidaisde eixos ortogonais200–500 Nm

ECONÓMICO, FIÁVEL, PRECISO O CI-RA animado é uma caixa de engrenagens planetária helicoidal de baixa folga concebida para aceleração moderada ou variações de torque. Capacidade de aceleração++++ Inversões rápidas+++ Classificação de carga radial+++ Classificação de carga axial+ Rigidez++ Precisão++ Economia++++ Adequado para aplicações servomotoras SIM Número de tamanhos nesta linha4 (60 a 140) Retrocesso angular8 arco-mín Rácios disponíveis3 a 100 Ligação do eixo do motorAcoplamento balanceado A RA viva é uma caixa de engrenagens planetária económica, em ângulo recto e de baixa folga. As engrenagens internas são helicoidais, para proporcionar uma operação silenciosa à sua aplicação. O portador do planeta é uma gaiola, para proporcionar rigidez e capacidade de aceleração. É monobloco, com o eixo de saída. A gaiola é bem mantida dentro do anel planetário interno por meio de 2 rolamentos de esferas radiais (um de cada lado das engrenagens, o que garante o alinhamento perfeito das engrenagens do planeta com as engrenagens do sol e do anel durante o funcionamento). O anel planetário é monobloco (pertence à carcaça), para reforçar a rigidez. Esta construção melhora tanto a capacidade de aceleração como a aceitação das variações de torque. Recomendamos esta linha para aplicações utilizando o factor de aplicação Ka<1,35 (consulte a secção de informação para mais detalhes sobre os factores de aplicação).
