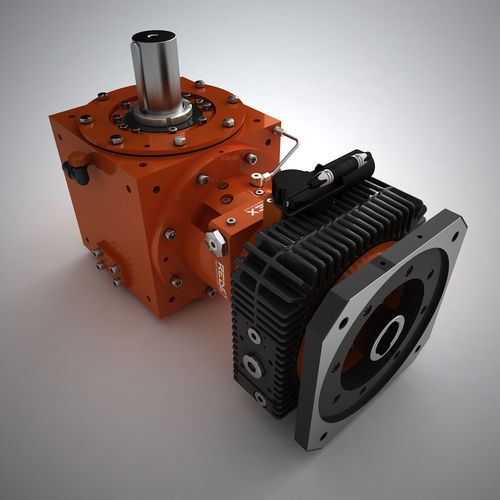

Redutor planetário MSR series

de eixos ortogonaiscoaxialde eixos paralelos

A mesa giratória VTL MSR de 2 velocidades é uma nova tecnologia que combina duas caixas de engrenagens de ângulo recto de 2 velocidades para efectuar curvas de alta potência e movimentos precisos do eixo C para fresagem. Os pinhões de saída MSR fazem malha com a engrenagem do prato giratório. No modo de rotação, ambas as caixas de engrenagens motorizadas trabalham em conjunto partilhando a carga (50%-50%) e mantendo o tamanho do motor ½ de um motor de accionamento principal convencional. Durante o modo de posicionamento e fresagem (eixo C), uma caixa de engrenagem é pré-carregada contra a outra para eliminar a folga e assegurar um posicionamento preciso. Além disso, as mudanças de velocidade cobrem toda a gama de velocidade necessária com alta velocidade para tornear e baixa velocidade de torque elevado para fresagem. A carga completa é fornecida durante o torneamento e a folga é cancelada durante a moagem. O MSR é um sistema compacto que simplifica dramaticamente a cinemática da mesa giratória VTL e assegura um alto desempenho no que diz respeito à gama de velocidade, binário e precisão.
