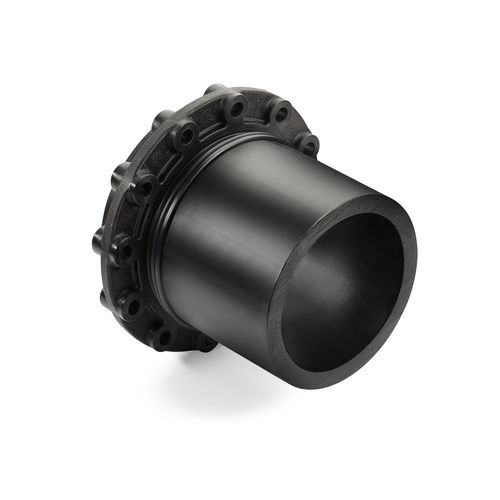

Flange livre em PE HP

com pescoço

As flanges HP da Reinert-Ritz são soluções de alto desempenho para a resistência total à pressão de uma ligação de flange solta com um tubo de soldadura. Um tubo de soldadura PE100 especial e uma flange de apoio do tipo flange solta, ajustada à dimensão, formam uma unidade coordenada com precisão e estão permanentemente ligadas uma à outra. Aqui, o tubo e a flange encaixam de forma positiva nas suas superfícies de ligação, de forma semelhante a uma lingueta e ranhura. As forças axiais da tubagem são transferidas para a flange ao longo de toda a superfície do tubo. Esta combinação protege contra a deformação do tubo de PE e, dependendo do dimensionamento, torna possíveis cargas de pressão até 25 bar. As flanges de apoio estão disponíveis numa versão em aço com um revestimento de plástico ou numa versão em plástico livre de corrosão e reforçado com fibras. Os acessórios a oferecer devem ser fornecidos como um conjunto constituído por um tubo de soldadura e uma flange de apoio do tipo flange solta adaptada à dimensão. Os tocos de soldadura devem ser fabricados com material em conformidade com a Associação PE100+ e de acordo com as normas DIN EN 12201 e DIN EN 1555 no que respeita a dimensões, tolerâncias e requisitos de qualidade. As flanges de apoio devem ser fabricadas em plástico reforçado com fibras, isento de corrosão, ou em aço com um revestimento de plástico, em conformidade com a norma DIN EN 10310. Deve ser fornecida prova de que foram fabricados com base num sistema de garantia de qualidade em conformidade com a norma DIN EN ISO 9001. Para todos os acessórios, o fabricante deve apresentar um certificado em conformidade com a norma DIN EN 10204.
