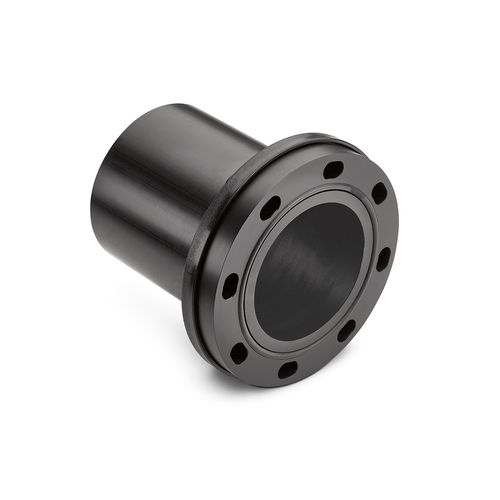

Flange livre de alinhamento VP

em ferro fundidoem material plásticocom pescoço longo

O desenvolvimento adicional das nossas flanges especiais concentra-se na flange VP, que está equipada com uma flange de apoio feita de plástico reforçado com fibra, sem corrosão, e perfurada de acordo com a norma DIN EN 1092 PN 10. Os orifícios compridos no suporte permitem uma instalação e um alinhamento mais fáceis da ligação da flange. O efeito de mola da flange está integrado no design e assegura uma pré-carga sustentada dos parafusos, o que constitui um destaque especial. Devido ao seu baixo peso, é particularmente fácil de instalar e os custos do projeto são reduzidos. Os acessórios a oferecer devem ser fornecidos como um conjunto constituído por um tubo de soldadura e uma flange de apoio adaptada à dimensão. Os tocos de soldadura devem ser fabricados com material em conformidade com a Associação PE100+ e de acordo com as normas DIN EN 12201 e DIN EN 1555 no que respeita a dimensões, tolerâncias e requisitos de qualidade. As flanges de apoio devem ser fabricadas em plástico reforçado com fibras, isento de corrosão. Deve ser fornecida prova de que foram fabricados com base num sistema de garantia de qualidade em conformidade com a norma DIN EN ISO 9001. Para todos os acessórios, o fabricante deve apresentar um certificado em conformidade com a norma DIN EN 10204. O corpo do acessório de PE deve ser fabricado no processo de moldagem por injeção ou, em alternativa, a partir de uma peça de material semi-acabado homogéneo. Não são permitidos materiais semi-acabados fabricados a partir de varas enroladas ou a aplicação subsequente de outras formas de reforço. O pino deve ser perfurado de acordo com o padrão de furos estipulado pela norma DIN EN 1092-1 PN 10 ou PN 16. Desta forma, os orifícios dos parafusos ficam mais próximos do diâmetro exterior do tubo.
