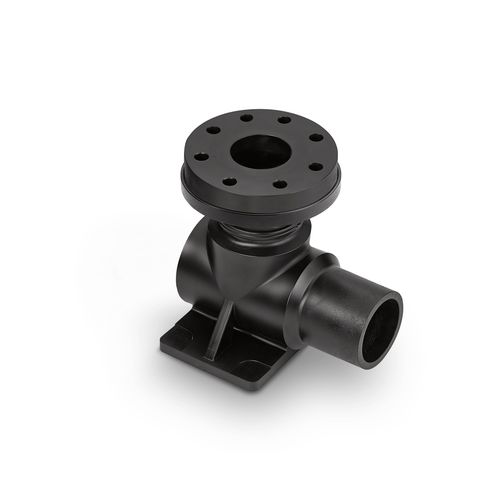

Conexão hidráulica Duckfoot

flangeadacotovelo de 90°ISO

Para a ligação de bocas-de-incêndio afastadas ou no final da tubagem, pode ser utilizada uma curva de pé de pato. A curva de pé de pato é certificada pela DVGW e construída em total conformidade com a classe de pressão. Pode ser fornecida com uma ligação por flange, BAIO® ou espigão e também está disponível como variante com acopladores de encaixe REINOGRIP. Os acessórios a oferecer devem ser fabricados com material em conformidade com a Associação PE100+ e de acordo com a norma DIN EN 12201 no que respeita a dimensões, tolerâncias e requisitos de qualidade. Deve ser fornecida prova de que foram fabricados com base num sistema de garantia de qualidade em conformidade com a norma DIN EN ISO 9001. Para todos os acessórios, o fabricante deve apresentar um certificado em conformidade com a norma DIN EN 10204. O corpo do acessório, incluindo o pé, deve ser fabricado pelo processo de moldagem por injeção ou, em alternativa, no caso de estruturas mais complexas, a partir de uma peça de material semi-acabado homogéneo, de modo a garantir o reforço necessário e, consequentemente, a elevada estabilidade do acessório. Não são permitidos materiais semi-acabados fabricados a partir de varas enroladas ou a aplicação subsequente de outras formas de reforço. Os espigões devem ter uma forma longa para permitir tanto a soldadura topo a topo HE como a soldadura HW. As ligações de flange devem ser implementadas com o mesmo diâmetro nominal de acordo com DN 80 ou DN 100 em conformidade com a norma DIN EN 1092-1 e ter uma área de cordão de soldadura reforçada exteriormente concebida para a carga da boca de incêndio; DN 80 -> 110 mm de diâmetro exterior, bem como DN 100 -> 135 mm de diâmetro exterior.
