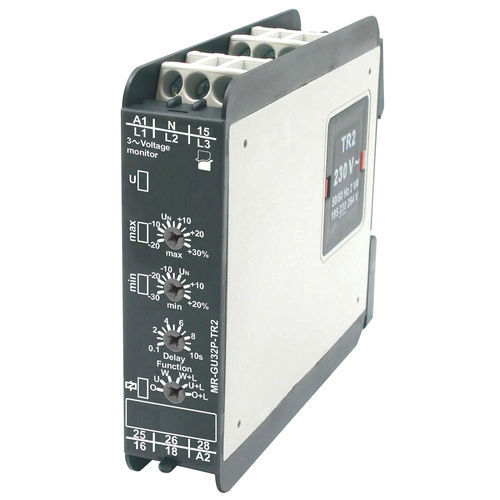

Relé de monitoramento de tensão MR-GU3M2P-TR2

de sequência de fases2 NA/NFtrifásico

Monitorização da tensão em rede trifásica Meassuring dados do circuito Funções ACIMA, ACIMA+LATCH, ABAIXO, ABAIXO+LATCH, GANHAR, GANHAR+LATCH ajuste de tempo para o disparo de retardo Intervalos de tempo (ajuste de tempo) atraso de disparo (0,1...10 s) Indicador LED lED verde, LED vermelho Circuito de Meassuring - terminais N-L1, N-L2, N-L3 - variável de medição AC sinus, 48...63 Hz - entrada de medição 230 V AC - capacidade de sobrecarga 440 V AC - resistência de entrada 3N~ 400/230 V 470 kΩ - Limiar de suícidio Nós max: 0,8 < Un < 1,3 min: 0,7 < Un < 1,2 Circuito de entrada Tensão de alimentação U 12 ... 400 V AC; terminais A1-A2 Consumo nominal de energia 2,0 VA / 1,5 W Frequência Nominal de acordo com a especificação do transformador de alimentação TR2 Circuito de saída Número e tipo de contactos 2 C/O - mudança Carga nominal AC1 5 A / 250 V AC Capacidade máxima de ruptura AC1 1 250 VA Isolamento Tensão nominal de pico 4 000 V AC Categoria de sobretensão III PN-EN 60664-0 Grau de poluição isolante 3 PN-EN 60664-1
