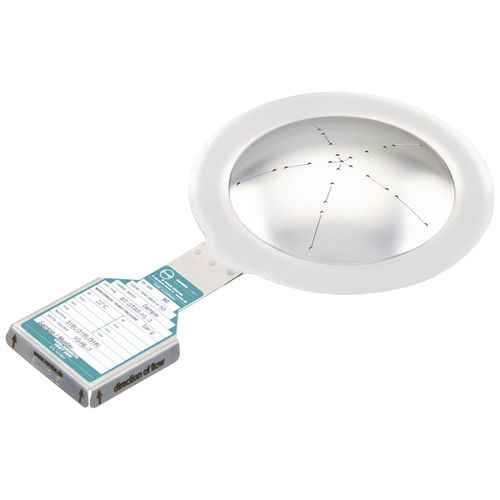

Disco de ruptura submetido a tensão STAR

metálicode baixa pressãode alta pressão

O STAR é uma solução de três secções utilizada principalmente em aplicações com pressões de resposta baixas a elevadas, especialmente na indústria do petróleo e do gás, petroquímica e química, aplicações com gases liquefeitos e processos que envolvem ciclos de pressão. O rácio de funcionamento padrão é de até 80 %* da pressão de resposta mínima. São possíveis tolerâncias extremamente apertadas de +/- 5 %. Para aplicações com uma pressão de rutura inferior a 1 barg, o STAR pode ser instalado diretamente entre flanges. O processo de fabrico avançado garante uma fragmentação mínima aquando da abertura, mesmo às pressões mais elevadas. O seu padrão de abertura em forma de estrela é mais plano do que o de outros discos de rutura, pelo que requer menos altura de instalação. O suporte de vácuo integrado garante uma elevada resistência ao vácuo. O STAR é composto por três camadas, uma secção superior, uma membrana de vedação e um suporte de vácuo integrado. Uma vez que o elemento de rutura crítico não está em contacto com o meio de processo, pode ser obtido em materiais menos exóticos, permitindo que o disco de rutura STAR seja uma solução económica mesmo para as condições de funcionamento mais corrosivas. A membrana de vedação assegura uma elevada integridade de fuga do disco, reduzindo o risco de perda de fluido do processo durante condições normais de funcionamento. A utilização de uma vedação metálica assegura a robustez e o desempenho a longo prazo do disco de rutura, mesmo quando estão presentes meios de processo agressivos. O suporte de vácuo integrado garante uma elevada resistência ao vácuo. A seleção do material deste disco de rutura é totalmente personalizável para melhor satisfazer as condições do processo e os requisitos orçamentais.
