Encoder rotativo com circuitos integrados AM512B

absolutomagnéticosem contato

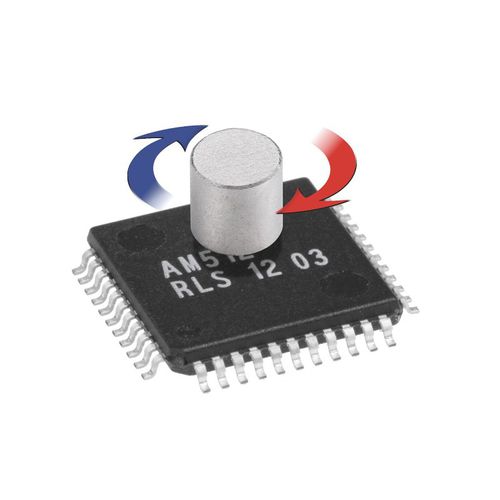

O CI detecta a posição angular de um íman permanente colocado por cima do chip. O íman permanente deve ser diametralmente polarizado e de forma cilíndrica. O AM512B utiliza tecnologia de sensor Hall para detectar a distribuição da densidade do fluxo magnético na superfície do silício. Os sensores Hall são colocados em uma matriz circular ao redor do centro do CI e fornecem uma representação da distribuição de voltagem do campo magnético. Características Codificação da posição angular sem contato em 360° Codificador absoluto de 9 bits Alta velocidade de rotação até 30.000 rpm Fonte de alimentação 5 V Baixo consumo de energia 20 mA típico. Faixa de temperatura de operação estendida (-40 °C a +125 °C) Pacote SMD LQFP44 Benefícios Ideal para ambientes agressivos devido ao sensoriamento magnético Solução completa system-on-chip Linearidade otimizada de fábrica Compatível com RoHS
