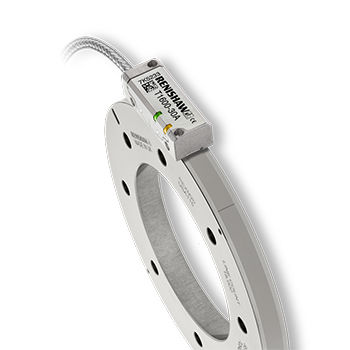

Encoder rotativo incremental TONiC™ UHV REXM20

ópticosem contatoanalógico

O que é o TONiC UHV? O TONiC UHV é o sistema de leitor sem contato supercompacto da Renishaw para aplicações em Vácuo Ultra-Alto, que proporciona controle de movimentos melhorado. O TONiC oferece velocidades de até 10 m/s e, combinado com a interface Ti, resoluções até 1 nm em aplicações lineares e rotativas. Os sistemas TONiC são rápidos e fáceis de instalar, com grandes tolerâncias de preparação e calibração com um toque de botão. O processamento de sinal dinâmico do TONiC proporciona estabilidade de sinal aumentada, Erro Subdivisional muito reduzido <±30 nm, para elevado desempenho do controle de movimentos. O que é o anel REXM20? O anel REXM20 é uma peça única em aço inoxidável com graduações incrementais de 20 µm marcadas diretamente na periferia, que possui a marca de referência óptica IN-TRAC™. Sua seção transversal mais larga permite a redução dos erros de instalação, exceto a excentricidade, que é facilmente corrigida utilizando DSi (Interface de Sinal Duplo) e dois cabeçotes de leitura. Possui exatidão total instalada de até ±1 arco segundo, perdas por acoplamento zero e repetibilidade excepcional. O REXM20 está disponível em uma grande variedade de diâmetros (Ø52 mm a Ø417 mm) e contagens de linha, possuindo todos um grande diâmetro interno para uma integração flexível. O formato sem contato elimina o retrocesso (backlash), torção do eixo e outros erros de histerese mecânica inerentes aos leitores fechados tradicionais.
