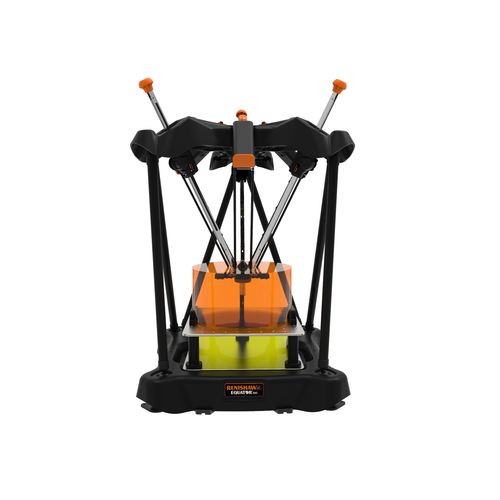

Sistema de medição de diâmetro Equator™ 500

de temperaturade comprimentode peso

O novo sistema Equator 500 agora permite medir peças maiores, com capacidade útil de 500 mm de diâmetro e até 400 mm de altura (utilizando trocas entre SM25-2 e SM25-3). Ambos os sistemas de medição Equator 300 e 500 são exatos entre 5° C e 50° C em qualquer taxa de variação de temperatura e são capazes de escanear a velocidades superiores a 200 mm/s. Os sistemas são compatíveis com o softwares Organiser para fácil utilização do operador, com o software EZ-IO para automação e com o software IPC (controle de processo inteligente) para atualização de corretores de ferramenta em máquinas-ferramentas CNC. Maior capacidade útil de medição O Equator 500 possui capacidade útil de medição com diâmetro de 500 mm no plano X/Y e 250 mm em Z, quando utilizado com o módulo de escaneamento SM25-2. A capacidade em Z pode ser ampliada para 400 mm ao utilizar o módulo de escaneamento SM25-3, que permite pontas de até 200 mm de comprimento para acessar ainda mais características. A base do Equator 500 suporta peça e dispositivo de fixação com um peso total máximo de 100 kg. As aplicações típicas incluem peças de transmissão , blocos e cabeçotes de motores, componentes de maior porte como bielas e carcaças de diferencial, peças fundidas de suspensão, peças estampadas , válvulas e bombas.
