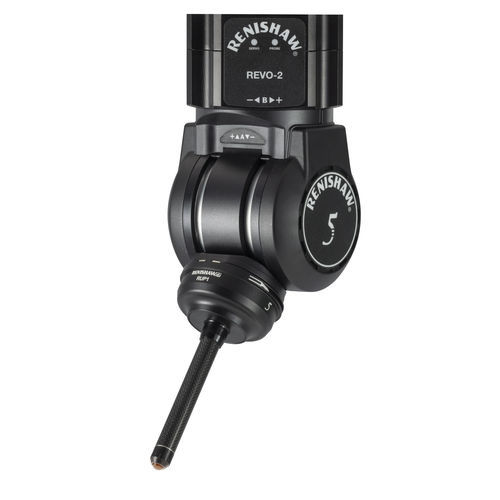

Sonda ultrassônica RUP1

para medição de espessura

A sonda ultra-sónica RUP1 aumenta a capacidade multi-sensor do REVO® 5-eixos sistema de medição para CMMs, oferecendo inspeção ultra-sônica de espessura. Ao contrário de muitos outros sistemas ultra-sônicos, o RUP1 não requer o uso de tanques de água ou gel de acoplamento para permitir uma boa transmissão do sinal. Em vez disso, ele utiliza uma inovadora esfera de ponta de elastômero para proporcionar um excelente acoplamento entre a sonda e o material. Como resultado, o RUP1 elimina a necessidade de operadores qualificados para interpretar as telas do osciloscópio e liberta o espaço de chão de fábrica ocupado pelos tanques de imersão dedicados. O uso da ultra-sónica para a medição da espessura de uma só face também oferece vantagens claras sobre as técnicas tradicionais de sondagem táctil para peças onde o acesso a características internas é um desafio. Precisão na medição da espessura: O RUP1 usa um transdutor de 20 MHz e fornece uma faixa de medição de espessura de 1 mm a 20 mm com uma precisão superior a 10 microns usando pontos de contato. Maximizando a vida útil da bola de ponta: A esfera da ponta é substituível pelo utilizador e é preservada por uma tampa protectora que pode ser automaticamente removida e substituída para maximizar a vida útil da ponta. Compatibilidade com o sistema REVO: O RUP1 é totalmente compatível com o sistema MRS2 utilizando a porta de troca de racks RCP TC-3 e é intercambiável com todas as outras opções de sondas disponíveis para o sistema REVO. Integração multi-sensor: O RUP1 está totalmente integrado no software de metrologia MODUS e no software UCCsuite, permitindo a sua utilização como parte de um sistema multi-sensor. Redução de custos: O RUP1 elimina a necessidade de operadores qualificados para interpretar telas de osciloscópio e libera espaço no chão de fábrica, já que não são necessários tanques de imersão e CMMs de furo profundo
