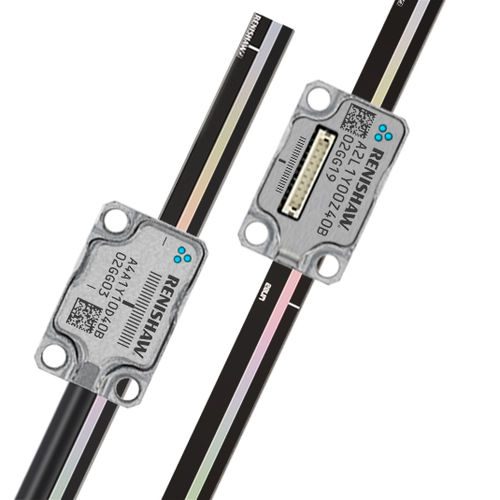

Encoder linear incremental ATOM DX™ RCLC linear

ópticosem contatocom saída digital

O que é o ATOM DX? A série de encoders ATOM DX é o menor encoder óptico incremental da Renishaw, com saída digital direta do cabeçote de leitura. Ele proporciona feedback posicional, interpolação a bordo e ótica de filtragem, tudo em um pacote miniatura. Informações detalhadas de diagnóstico podem ser acessadas usando o software opcional Ferramenta de Diagnóstico Avançado ADTi-100 e ADT View para diagnósticos em campo, detecção de falhas e para ajudar na otimização da preparação do encoder até mesmo nas aplicações mais exigentes. O encoder ATOM DX também proporciona resoluções de até 2,5 nm com uma grande variedade de configurações. O ATOM DX é fornecido nas variantes de saída com cabo e superiores com opções de escala de 20 µm ou 40 µm. O que é a escala RCLC? A RCLC é uma escala de vidro que pode ser fornecida em comprimentos de 130 mm, com graduações incrementais de 20 µm ou 40 µm. A RCLC oferece exatidão total de ±3 µm e inclui duas marcas de referência: uma no ponto central da escala e a outra no fim do percurso. A seleção é efetuada pela orientação do cabeçote de leitura em relação à escala. A RCLC é montada sobre o substrato com uma fita autoadesiva no verso. O autoadesivo é formulado para permitir a dilatação térmica independente da escala em relação ao substrato.
