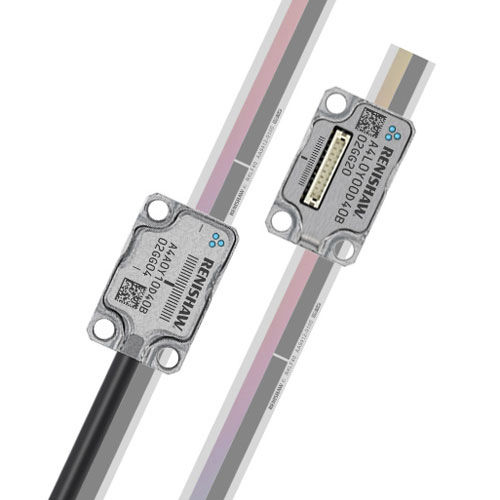

Encoder linear incremental ATOM DX™ RKLF

ópticosem contatocom saída digital

O que é o ATOM DX? A série de encoders ATOM DX é o menor encoder óptico incremental da Renishaw, com saída digital direta do cabeçote de leitura. Ele proporciona feedback posicional, interpolação a bordo e ótica de filtragem, tudo em um pacote miniatura. Informações detalhadas de diagnóstico podem ser acessadas usando o software opcional Ferramenta de Diagnóstico Avançado ADTi-100 e ADT View para diagnósticos em campo, detecção de falhas e para ajudar na otimização da preparação do encoder até mesmo nas aplicações mais exigentes. O encoder ATOM DX também proporciona resoluções de até 2,5 nm com uma grande variedade de configurações. O ATOM DX é fornecido nas variantes de saída com cabo e superiores com opções de escala de 20 µm ou 40 µm. O que é a escala RTLF? A RKLF é uma escala de fita de aço inoxidável estreita e de perfil baixo com graduações incrementais de 20 µm e 40 µm e marcas de referência selecionáveis pelo cliente. Exatidão de ±5 µm/m e comprimentos de até 10 metros (> 10 metros mediante pedido). A RKLF é masterizada com base no substrato da máquina, proporcionando melhor desempenho metrológico quando as extremidades da escala são fixadas rigidamente no substrato. A escala flexível RKLF40 também é adequada para medição de arco parcial, pois a pequena área de seção transversal permite que ela seja enrolada em torno de um tambor, eixo ou arco com um raio mínimo de 26 mm.
