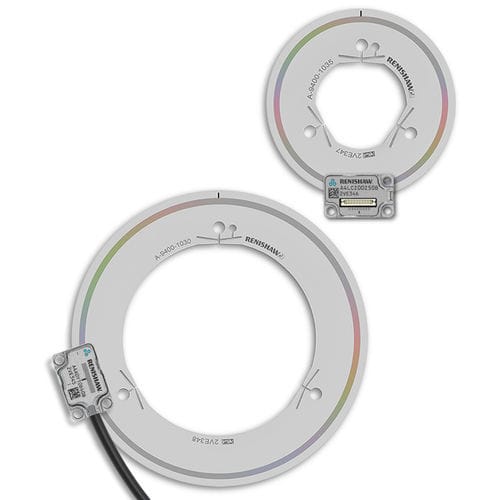

Sistema de encoder incremental ATOM DX™ com disco rotativo (angular) CSF40
O que é o CENTRUM™ CSF40?
O CENTRUM CSF40 é um disco com escala de encoder de aço inoxidável. Ele inclui flexões de alinhamento inovadoras que centralizam automaticamente a escala quando empurrada sobre um eixo, proporcionando melhor desempenho de metrologia.
Os discos de escala autocentrantes CENTRUM são rápidos e fáceis de instalar "certo já na primeira vez": não são necessários medidores adicionais ou dispositivos de preparação.
Os discos são feitos de aço inoxidável robusto, resistente e fácil de limpar.
Com graduações incrementais de 40 µm, os discos CENTRUM estão disponíveis em uma variedade de tamanhos de ø38,4 mm até ø120 mm. Para tamanhos de discos especiais, entre em contato com o representante local da Renishaw.
Características
• - Saída digital direto do cabeçote de leitura
• - Dimensões do cabeçote de leitura: 20,5 x 12,7 x 10,85 mm (20,5 x 12,7 x 7,85 mm na variante com saída superior)
• - Resoluções de até 5 nm
• - Velocidade até 20 m/s
• - Disco autocentrante de aço inoxidável
Benefícios
• - Pacote miniatura
• - Não é necessária interface separada
• - O sistema óptico de filtração permite elevada imunidade contra impurezas
• - Compatível com a Ferramenta de Diagnóstico Avançado ADTi-100 para fácil diagnóstico, instalações difíceis e manutenção
• - Disco robusto com escala de metal com flexões de alinhamento inovadoras
• - Instalação rápida e fácil
