Ballbar sistema telescópico QC20

sem fio

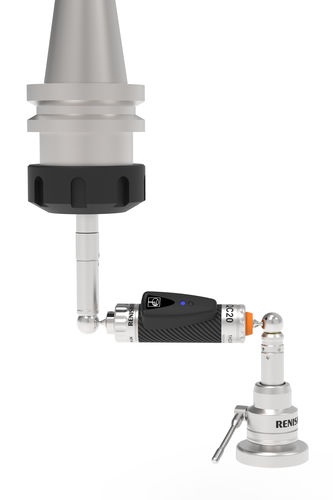

O sistema ballbar QC20-W Renishaw consiste de: o próprio ballbar (basicamente um sensor linear telescópico de elevada exatidão com esferas de precisão em cada extremidade) dois suportes magnéticos de precisão, um fixado na mesa da máquina e o outro no fuso de máquina ou no alojamento do fuso. Em uso, as esferas do sensor estão assentadas cinematicamente em alojamentos magnéticos. Esta disposição permite que o ballbar meça variações mínimas no raio enquanto a máquina segue uma trajetória circular programada ao redor da mesa. Os dados coletados são enviados ao PC, onde o software Renishaw calcula as medidas gerais de exatidão de posicionamento (circularidade, desvio circular) de acordo com as normas internacionais, como ISO 230-4 e ANSI/ASME B5.54 ou em relatórios de análise da própria Renishaw. Este relatório utiliza uma análise matemática exclusiva para diagnosticar muitos erros individuais adicionais da máquina de um conjunto de leituras lineares. Os dados são mostrados de forma gráfica e numérica, para apoiar o diagnóstico. Mais informações sobre como o ballbar funciona podem ser encontradas em nossa página Teste ballbar explicado.
