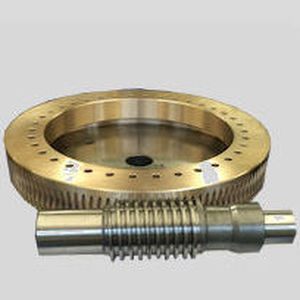

Engrenagem sem-fim DL

de dentes retossegmentadapara roda dentada

As engrenagens de sem-fim duplas da ligação da série de Renold DL são construídas com duas ligações. Um flanco da linha do sem-fim e seus lados de acoplamento dos dentes da roda são fabricados com uma ligação, e o outro flanco e seus dentes de acoplamento da roda a uma ligação levemente diferente. Tanto quanto o sem-fim este tem o efeito de produzir uma linha do sem-fim que aumente na espessura de uma extremidade do sem-fim à outro. Se o sem-fim está movido consequentemente em um sentido axial quando na malha com o wormwheel, a folga entre os pares puder ser ajustada à quantidade exigida. Na prática, as engrenagens são fabricadas de modo que a folga inicial seja conseguida em uma determinada distância relativo ao plano de referência no sem-fim. O sem-fim pode então ser ajustado deste ponto à medida que necessário durante a vida das engrenagens. A engrenagem de sem-fim dupla da ligação da série do DL oferece muitas vantagens ao projeto rachado da engrenagem de sem-fim. Fornece uma engrenagem kinematically correta, em que possam correr em um ou outro sentido da rotação, e em que a folga seja infinitamente ajustável de um máximo aceitável a zero. Da folga dupla da ligação da precisão as engrenagens de sem-fim ajustáveis são amplamente utilizadas nas tabelas giratórias, nas movimentações do cortador e na máquina-instrumento posicionando mecanismos.
