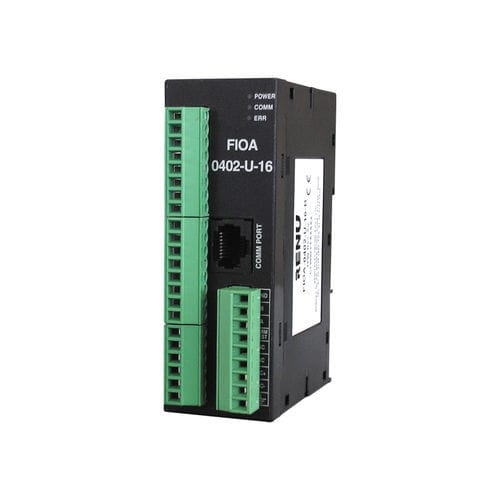

Módulo E/S analógico FIOA-0402-U-16-B

RS-485ModBUS RTURS232

Módulos de E/S analógica universal com 4 entradas analógicas universais e 2 saídas analógicas Caraterísticas As entradas programáveis permitem que os mesmos módulos aceitem RTD, Termopar, mA, mV e Volts resolução de 12 bits/16 bits Endereço, taxa de transmissão e paridade definidos pelo utilizador através da configuração de software Indicação para diagnóstico, alimentação e comunicação Marcação CE com certificação UL opcional O FIOA-0402-U-16 é um modelo de entrada e saída analógica com 4 entradas analógicas universais e 2 saídas analógicas. A resolução do ADC e do DAC é de 16 bits. As entradas analógicas podem ser Tensão (0-10V, 1-5V), Corrente (0 -20 mA, 4 - 20 mA), mV (0 -100 mV, 0 - 50 mV), RTD (PT 100 Alpha1 e Alpha2 constante), Termopar (B,R,S,E,J,K,N,T). Cada canal de entrada pode ser configurado independentemente para funcionar como qualquer um dos tipos acima, de acordo com a configuração efectuada no software PRIZM. As saídas analógicas podem ser de tensão (0 - 10V) ou de corrente (4 - 20 mA). Os canais de saída também são configuráveis por software para corrente ou tensão. A unidade suporta o protocolo padrão Modbus RTU (escravo) para comunicar com o dispositivo mestre. As entradas e saídas analógicas estão isoladas da porta de comunicação. A fonte de alimentação está isolada de todos os circuitos internos. Os canais de entrada e saída do FIOA são configuráveis pelo utilizador e é possível qualquer combinação de tipos de entrada. O software Prizm Setup ajuda o utilizador a configurar as unidades FIOA e a utilizá-las de acordo com as suas necessidades.
