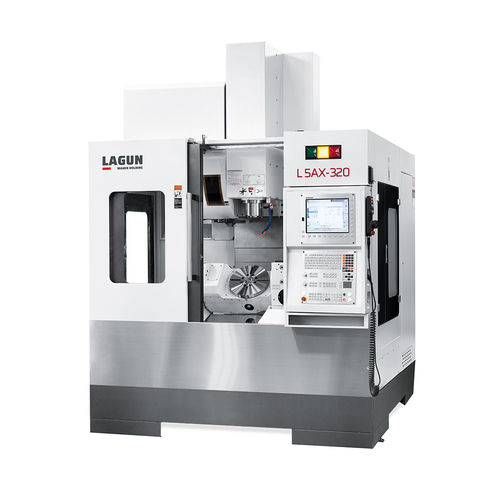

Centro de usinagem CNC de 5 eixos L 5AX-320universalHS-A 63SK40
Guardar nos favoritos
Comparar
Características
- Número de eixos
- de 5 eixos
- Orientação do eixo-árvore
- universal
- Cone
- HS-A 63, SK40, BBT40
- Número de ferramentas
- 30 ferramentas
- Outras características
- com acionamento direto
- Curso X
450 mm
(17,72 in)- Curso Y
460 mm
(18,11 in)- Curso Z
495 mm
(19,49 in)- Velocidade de rotação
12.000 rpm, 15.000 rpm
(75.398 rad.min-1, 94.248 rad.min-1)- Potência
10 kW, 17 kW, 29 kW
(13,6 hp, 23,11 hp, 39,43 hp)- Velocidade de avanço no eixo X
30 m/min
- Velocidade de avanço no eixo Y
30 m/min
- Velocidade de avanço no eixo Z
30 m/min
- Capacidade máx. da mesa
100 kg, 200 kg
(220 lb, 441 lb)- Precisão de posicionamento
0,005 mm
(0,0002 in)- Repetibilidade
0,003 mm
(0,00012 in)- Tempo de troca de ferramentas
2,5 s
- Peso total
5.200 kg
(11.464,04 lb)- Comprimento total
2.575 mm
(101,4 in)- Largura total
2.430 mm
(95,7 in)- Altura total
3.100 mm
(122 in)
Descrição
QUADRO
Tamanho do quadro
Ø 320 mm
Eixo de inclinação (eixo A)
+30º / -120º
Eixo rotativo (eixo C)
360º
Distância mín.-máx. do fuso à mesa (horizontal)
10 / 505 mm
ranhuras "T" (número e tamanho)
4 x 12 mm
EIXO PRINCIPAL
Binário (S1/S6)
64 / 109 Nm
TRADUÇÃO
Sistema de controlo
Guía lineal rodillos / Arrabol motako gida lineala / Roller type linear guideway / Glissière linéaire à rouleaux / Linear-Rollenführung
Nº de guias (X-Y-Z)
2 - 3 - 2
Blocos de rodagem (X-Y-Z)
6 - 5 - 6
FEEDRATES
Alimentos rápidos (A)
25 rpm
Avanços rápidos (C)
25 rpm
TROCADOR AUTOMÁTICO DE FERRAMENTAS
Sistema de seleção
Aleatório / Ausazkoa / Tipo de braço / À bras / Doppelgreifer
Precisão de indexação (A/C)
40/26 s
Repetibilidade (A/C)
8/6 s
---
Catálogos
Não estão disponíveis catálogos para este produto.
Ver todos os catálogos da REPUBLIC LAGUNOutros produtos REPUBLIC LAGUN
