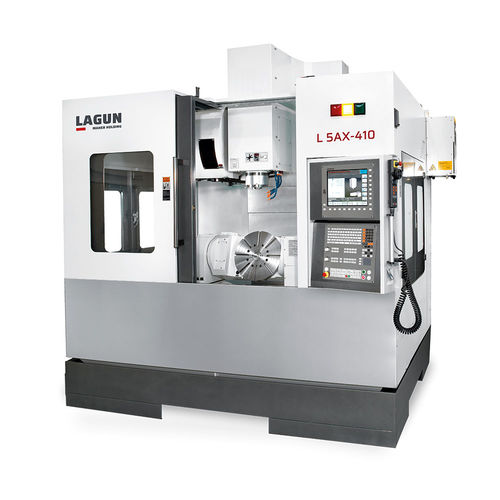

Centro de usinagem CNC de 5 eixos L 5AX-410
verticalHS-A 63SK40

centro de usinagem CNC de 5 eixos
centro de usinagem CNC de 5 eixos
Guardar nos favoritos
Comparar


Características

Número de eixos
de 5 eixos
Orientação do eixo-árvore
vertical
Cone
HS-A 63, SK40, BBT40
Número de ferramentas
40 ferramentas, 30 ferramentas
Outras características
com acionamento direto
Curso X

650 mm
(25,59 in)

Curso Y

700 mm
(27,56 in)

Curso Z

645 mm
(25,39 in)

Velocidade de rotação

12.000 rpm, 15.000 rpm
(75.398 rad.min-1, 94.248 rad.min-1)

Potência

10 kW, 17 kW, 36 kW
(13,6 hp, 23,11 hp, 48,95 hp)

Velocidade de avanço no eixo X

30 m/min

Velocidade de avanço no eixo Y

30 m/min

Velocidade de avanço no eixo Z

30 m/min

Capacidade máx. da mesa

150 kg, 200 kg
(331 lb, 441 lb)

Precisão de posicionamento

0,005 mm
(0,0002 in)

Repetibilidade

0,003 mm
(0,00012 in)

Tempo de troca de ferramentas

2,5 s

Peso total

9.500 kg
(20.943,91 lb)

Comprimento total

2.700 mm
(106,3 in)

Largura total

2.295 mm
(90,4 in)

Altura total

3.400 mm
(133,9 in)

Descrição

QUADRO Tamanho do quadro Ø 410 mm Eixo de inclinação (eixo A) +30º / -120º Eixo rotativo (eixo C) 360º Distância mín.-máx. do fuso à mesa (horizontal) 40 / 685 mm ranhuras "T" (número e tamanho) 8 x 14 mm EIXO PRINCIPAL Binário (S1/S6) 64 / 109 Nm TRADUÇÃO Sistema de controlo Guía lineal rodillos / Arrabol motako gida lineala / Roller type linear guideway / Glissière linéaire à rouleaux / Linear-Rollenführung Nº de guias (X-Y-Z) 2 - 3 - 2 Blocos de rodagem (X-Y-Z) 6 - 6 - 6 FEEDRATES Alimentos rápidos (A) 10 rpm Avanços rápidos (C) 15 rpm TROCADOR AUTOMÁTICO DE FERRAMENTAS Sistema de seleção Aleatório / Ausazkoa / Tipo de braço / À bras / Doppelgreifer Precisão de indexação (A/C) 10 s Repetibilidade (A/C) 4 s

---

Tradução automática  (ver texto original em inglês)
