Centro de usinagem CNC vertical L 1600
de 3 eixosde colunaBT 50

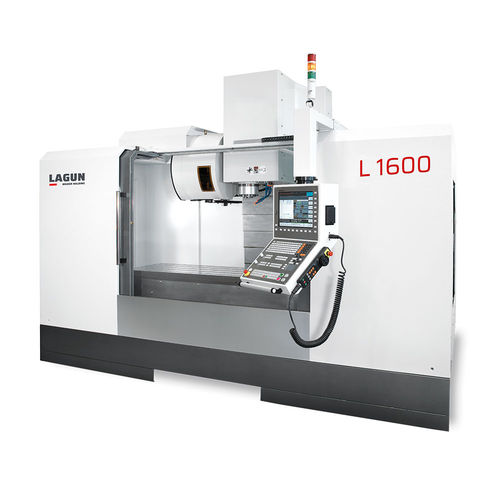

Centro de usinagem CNC vertical - L 1600 - REPUBLIC LAGUN - de 3 eixos / de coluna / BT 50
Centro de usinagem CNC vertical - L 1600 - REPUBLIC LAGUN - de 3 eixos / de coluna / BT 50
Guardar nos favoritos
Comparar


Características

Número de eixos
de 3 eixos
Orientação do eixo-árvore
vertical
Estrutura
de coluna
Cone
BT 50, SK40, BBT40, ISO 50, SK50
Número de ferramentas
40 ferramentas
Curso X

1.620 mm
(63,78 in)

Curso Y

700 mm
(27,56 in)

Curso Z

640 mm
(25,2 in)

Velocidade de rotação

8.000 rpm, 10.000 rpm, 12.000 rpm, 15.000 rpm
(50.265 rad.min-1, 62.832 rad.min-1, 75.398 rad.min-1, 94.248 rad.min-1)

Potência

15 kW, 22 kW, 28 kW, 29,5 kW, 36 kW
(20,39 hp, 29,91 hp, 38,07 hp, 40,11 hp, 48,95 hp)

Velocidade de avanço no eixo X

30 m/min

Velocidade de avanço no eixo Y

30 m/min

Velocidade de avanço no eixo Z

30 m/min

Capacidade máx. da mesa

1.300 kg
(2.866 lb)

Peso máx. das ferramentas

8 kg
(17,6 lb)

Precisão de posicionamento

0,005 mm
(0,0002 in)

Repetibilidade

0,003 mm
(0,00012 in)

Tempo de troca de ferramentas

2,5 s

Peso total

11.000 kg
(24.250,85 lb)

Comprimento total

3.800 mm
(149,6 in)

Largura total

3.040 mm
(119,7 in)

Altura total

2.900 mm
(114,2 in)

Descrição

QUADRO Superfície da mesa 1.700 x 620 mm Ranhuras em T 5 x 18 x 125 mm Altura da mesa ao chão 980 mm CABEÇA Transmissão Polea-correa / Polea-katea / Belt-pulley / Poulie-courroie / Riemenscheibe Distância do fuso à mesa (mín./máx.) 65 ÷ 705 mm Distância do fuso à coluna 750 mm TRADUÇÃO Sistema Guía lineal rodillos / Arrabol motako gida lineala / Roller type linear guideway / Glissière linéaire à rouleaux / Linear-Rollenführung Nº de guias (X-Y-Z) 2 - 3 - 2 Blocos de rodagem (X-Y-Z) 6 - 6 - 6 Ø parafusos de esferas 40 x 10 mm TROCADOR AUTOMÁTICO DE FERRAMENTAS Sistema de seleção Aleatório / Ausazkoa / Tipo de braço / À bras / Doppelgreifer

---

Tradução automática  (ver texto original em inglês)
