Centro de usinagem de 3 eixos L 1200
verticalde colunaBT 40

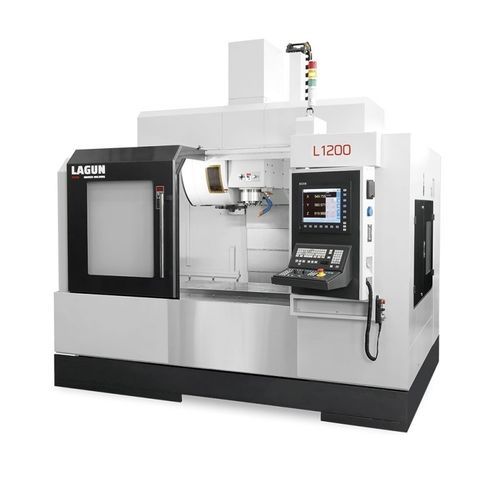

Centro de usinagem de 3 eixos - L 1200 - REPUBLIC LAGUN - vertical / de coluna / BT 40
Centro de usinagem de 3 eixos - L 1200 - REPUBLIC LAGUN - vertical / de coluna / BT 40
Guardar nos favoritos
Comparar


Características

Número de eixos
de 3 eixos
Orientação do eixo-árvore
vertical
Estrutura
de coluna
Cone
BT 40, SK40
Número de ferramentas
60 ferramentas, 30 ferramentas
Curso X

1.200 mm
(47,24 in)

Curso Y

640 mm
(25,2 in)

Curso Z

620 mm
(24,41 in)

Velocidade de rotação

8.000 rpm, 10.000 rpm, 12.000 rpm, 15.000 rpm
(50.265 rad.min-1, 62.832 rad.min-1, 75.398 rad.min-1, 94.248 rad.min-1)

Potência

11 kW, 15,5 kW, 24 kW, 25 kW, 30 kW
(14,96 hp, 21,07 hp, 32,63 hp, 33,99 hp, 40,79 hp)

Velocidade de avanço no eixo X

48 m/min

Velocidade de avanço no eixo Y

48 m/min

Velocidade de avanço no eixo Z

42 m/min

Capacidade máx. da mesa

800 kg
(1.764 lb)

Precisão de posicionamento

0,005 mm
(0,0002 in)

Repetibilidade

0,003 mm
(0,00012 in)

Tempo de troca de ferramentas

2,5 s

Peso total

7.200 kg
(15.873,28 lb)

Comprimento total

3.350 mm
(131,9 in)

Largura total

2.473 mm
(97,4 in)

Altura total

3.200 mm
(126 in)

Descrição

QUADRO Superfície da mesa 1.400 x 600 mm Ranhuras em T 5 x 18 x 100 mm Altura da mesa ao chão 925 mm CABEÇA Transmissão Polea-correa / Polea-katea / Belt-pulley / Poulie-courroie / Riemenscheibe Distância do fuso à mesa (mín./máx.) 85 ÷ 705 mm Distância do fuso à coluna 714 mm TRADUÇÃO Sistema Guía lineal rodillos / Arrabol motako gida lineala / Roller type linear guideway / Glissière linéaire à rouleaux / Linear-Rollenführung Nº de guias (X-Y-Z) 2 - 3 - 2 Blocos de rodagem (X-Y-Z) 6 - 5 - 6 Ø parafusos de esferas 40 x 16 mm TROCADOR AUTOMÁTICO DE FERRAMENTAS Sistema de seleção Aleatório / Ausazkoa / Tipo de braço / À bras / Doppelgreifer

---

Tradução automática  (ver texto original em inglês)
