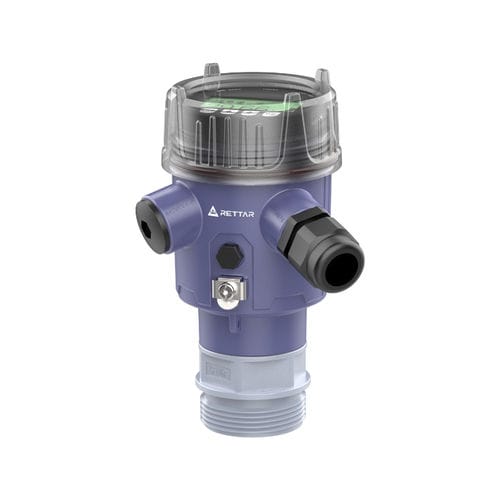

Sensor de nível tipo radar FMCW CPR2100

para sólidospara líquidosanalógico

Os medidores de nível de radar das séries CPR1X00 e CPR2X00 são medidores de nível de radar de 80GHz que utilizam a tecnologia de onda contínua modulada em frequência FMCW. O radar emite um sinal de micro-ondas de alta frequência de 76~81GHz com modulação de frequência linear, que é emitido pela antena do radar. Quando o sinal de micro-ondas encontra a superfície do meio medido, parte da sua energia é reflectida pela superfície do meio e recebida pela antena do radar. No radar, uma parte do sinal de micro-ondas transmitido é misturada com o sinal recebido para obter o sinal de diferença de frequência entre os dois. O sinal de frequência diferencial é obtido por algoritmos de transformada de Fourier, como FFT ou DFT, para obter o sinal de espetro de frequência diferencial, obtendo assim a diferença de frequência. De acordo com o sinal de modulação de frequência linear, a diferença de frequência é proporcional ao tempo, obtendo-se assim a diferença de tempo. Com base na diferença de tempo e na distância entre a antena e a superfície do meio medido, a distância entre a antena e a superfície do meio medido pode ser calculada.
